Descripción

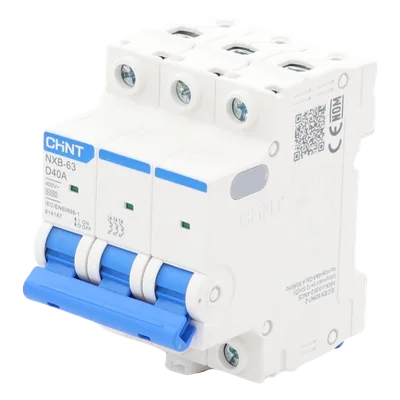

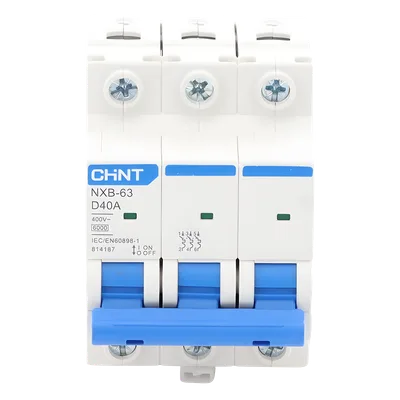

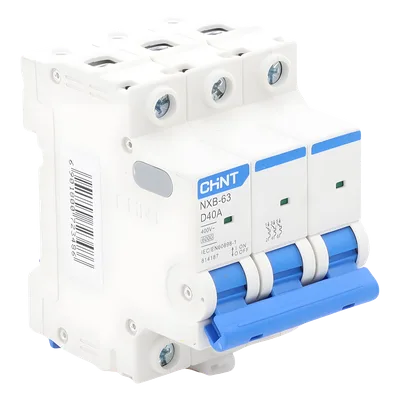

Interruptor termomagnético de 3 polos diseñado para la protección de circuitos eléctricos en instalaciones industriales y comerciales. Integra protección térmica contra sobrecorrientes y protección magnética contra cortocircuitos en un solo dispositivo. Su configuración de 40 A con capacidad interruptiva de 6 kA garantiza la desconexión segura del circuito ante condiciones de falla. El rango de temperatura operativa de -35°C a 70°C permite su instalación en entornos con condiciones ambientales exigentes, incluyendo tableros eléctricos en espacios no climatizados.
Características Generales
- Protección térmica contra sobrecorrientes
- Protección magnética contra cortocircuitos
- Corriente nominal: 40 A
- Voltaje de operación: 110-415 Vca
- Capacidad interruptiva: 6 kA
- Configuración: 3 polos
- Montaje: Riel DIN
- Bandera indicadora de estado: rojo (circuito cerrado), verde (circuito abierto)
- Tornillos cautivos
- Temperatura de funcionamiento: -35°C a 70°C
- Rango extendido de temperatura: -40°C a 70°C
- Vida mecánica: hasta 20,000 ciclos
- Vida eléctrica: hasta 10,000 ciclos
Desempeño Eléctrico
Corriente nominal40 A
Voltaje de operación110-415 Vca
Capacidad interruptiva6 kA
Configuración de polos3 polos
Protección térmicaContra sobrecorrientes
Protección magnéticaContra cortocircuitos
Físicas y Ambientales
Temperatura de funcionamiento-35°C a 70°C
Rango extendido de temperatura-40°C a 70°C
MontajeRiel DIN
TornillosCautivos
Bandera indicadoraRojo (cerrado) / Verde (abierto)
Durabilidad
Vida mecánicaHasta 20,000 ciclos
Vida eléctricaHasta 10,000 ciclos
