Descripción

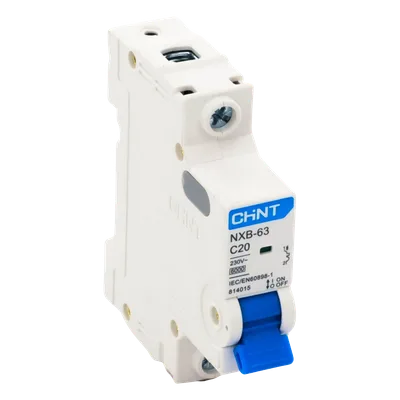

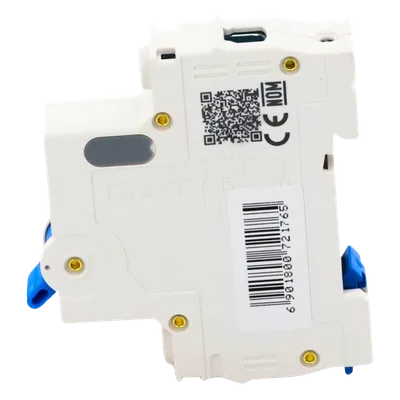

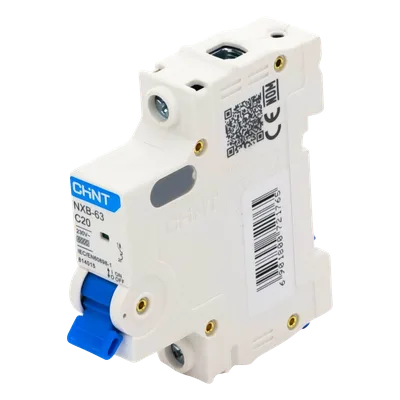

Interruptor termomagnético de 1 polo diseñado para la protección de circuitos eléctricos en instalaciones industriales y comerciales. El dispositivo detecta automáticamente condiciones de sobrecarga mediante su elemento térmico y cortocircuitos mediante su elemento magnético, interrumpiendo el flujo de corriente para prevenir daños en equipos y reducir riesgos de incendio. Su construcción permite el montaje estandarizado en riel DIN, facilitando la integración en tableros eléctricos existentes. La bandera indicadora bicolor proporciona identificación inmediata del estado del circuito, optimizando los procedimientos de mantenimiento y troubleshooting.
Características Generales
- • Protección térmica contra sobrecorrientes
- • Protección magnética contra cortocircuitos
- • Indicador de estado: rojo (circuito cerrado), verde (circuito abierto)
- • Vida mecánica: 20,000 ciclos operativos
- • Vida eléctrica: 10,000 ciclos
- • Rango de temperatura de operación: -30°C a 70°C
- • Rango extendido de temperatura: -40°C a 70°C
Desempeño Eléctrico
Voltaje de operación110-415 VCA
Corriente nominal20 A
Configuración de polos1 polo
Capacidad interruptiva6 kA
Físicas y Ambientales
Temperatura de funcionamiento-30°C a 70°C
Rango extendido-40°C a 70°C
MontajeRiel DIN
Vida mecánica20,000 ciclos
Contenido del Paquete
Interruptor termomagnético1 unidad
Documentación técnicaIncluida
