Descripción

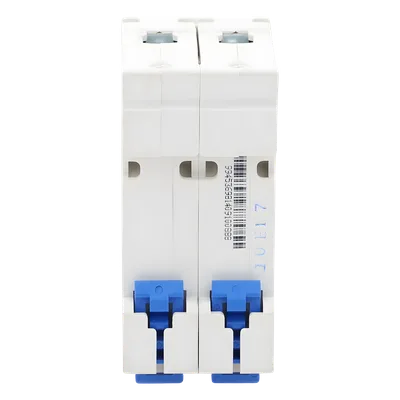

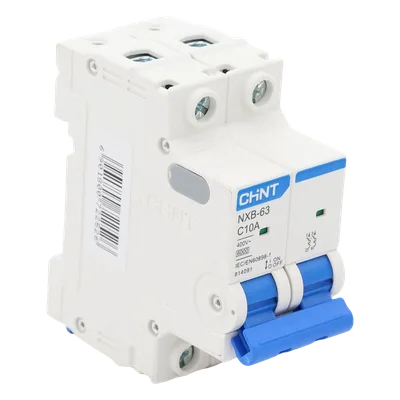

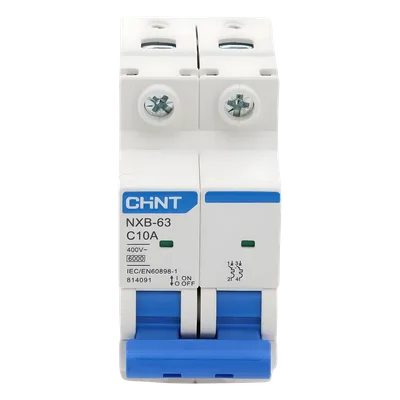

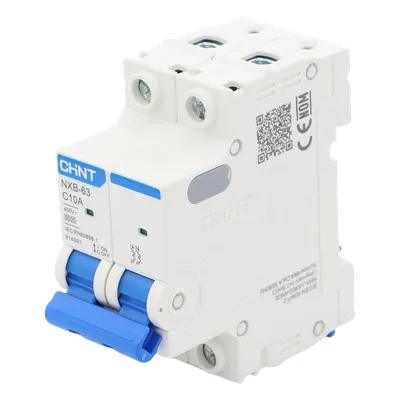

El interruptor termomagnético de 2 polos y 10 A está diseñado para la protección de circuitos eléctricos en instalaciones industriales y comerciales. Integra protección térmica contra sobrecorrientes prolongadas y protección magnética instantánea contra cortocircuitos, con capacidad interruptiva de 6 kA. Su construcción compacta permite el montaje directo en riel DIN estándar, facilitando la integración en tableros de distribución existentes. La bandera indicadora bicolor proporciona identificación visual inmediata del estado del circuito, mientras que los tornillos cautivos simplifican las operaciones de conexión y mantenimiento.
Características Generales
- • Protección térmica para sobrecorrientes
- • Protección magnética contra cortocircuitos
- • Capacidad interruptiva: 6 kA
- • Rango de temperatura de operación: -40 °C a 70 °C
- • Vida mecánica: hasta 20,000 ciclos
- • Vida eléctrica: hasta 10,000 ciclos
- • Bandera indicadora de estado: rojo (circuito cerrado), verde (circuito abierto)
- • Tornillos cautivos
- • Diseño compacto para riel DIN
Desempeño Eléctrico
- Voltaje de operación: 110 VCA – 415 VCA
- Corriente nominal: 10 A
- Configuración: 2 polos
- Capacidad interruptiva: 6 kA
- Vida eléctrica: hasta 10,000 ciclos
Físicas y Ambientales
- Montaje: Riel DIN
- Temperatura de funcionamiento: -30 °C a 70 °C
- Rango extendido de operación: -40 °C a 70 °C
- Vida mecánica: hasta 20,000 ciclos
- Diseño compacto
Indicación y Mecanismos
- Bandera indicadora de estado: Sí
- Rojo: circuito cerrado
- Verde: circuito abierto
- Tornillos cautivos: Sí
- Accesorios disponibles
