Descripción

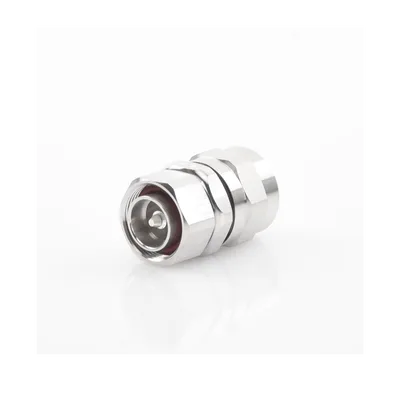

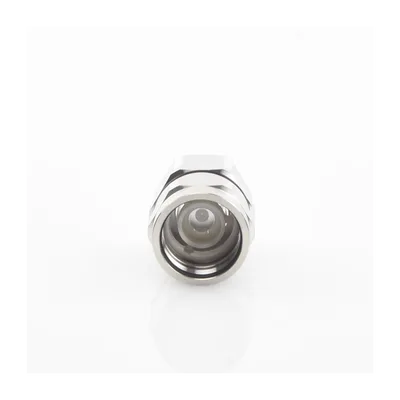

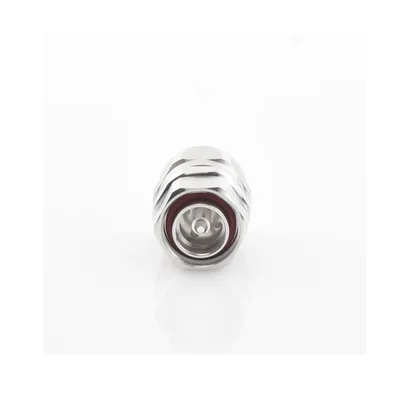

Conector DIN 7-16 macho diseñado para cables de 7/8′ en aplicaciones de infraestructura de telecomunicaciones y estaciones base celulares. Construcción con aro auto-expandible que permite ensamble rápido en campo, contacto central de oro cautivo para optimizar el desempeño eléctrico, y aislante dieléctrico de teflón que garantiza estabilidad térmica bajo condiciones de alta potencia RF. Soporta frecuencias hasta 5 GHz con baja pérdida de inserción y alta resistencia al arco eléctrico, cumpliendo con los requerimientos de sistemas de transmisión de alta potencia.
Características Generales
- Conector DIN 7-16 macho para cables de 7/8′
- Compatible con cables AVA5-50 y AL5-50
- Aro auto-expandible para ensamble rápido
- Contacto central de oro cautivo
- Aislante dieléctrico de teflón
- Resistencia de contacto exterior: 1.50 mΩ
Desempeño Eléctrico
- Impedancia: 50 Ω
- Frecuencia: 0 – 5000 MHz
- IMD 3er orden: -116 dBm @ 1800 MHz
- Voltaje RF: 1415 V
- Prueba DC: 4000 V
- Resistencia contacto exterior: 1.50 mΩ
- Resistencia contacto interior: 0.40 mΩ
- Resistencia aislamiento: 5000 MΩ
- Potencia pico: 40.00 kW
- Pérdida de inserción: 0.05 dB
Especificaciones Mecánicas
- Ajuste contacto exterior: Clamp
- Ajuste contacto interior: Cautivo
- Recubrimiento exterior: Trimetal
- Recubrimiento interior: Plateado
- Durabilidad: 25 ciclos
- Durabilidad interfaz: 500 ciclos
Contenido del Paquete
- Conector DIN 7-16 macho 78EZDM
- Aro auto-expandible integrado
