Descripción

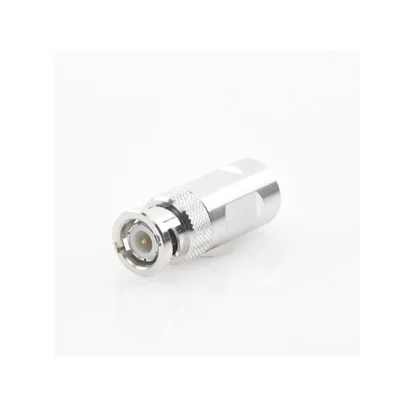

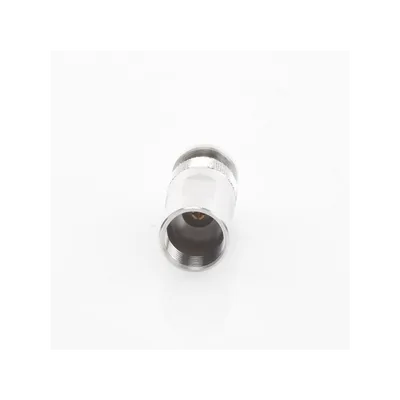

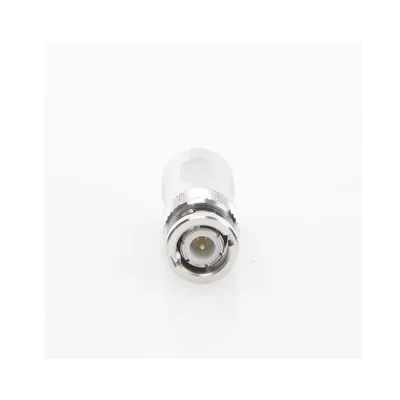

Conector BNC macho diseñado para instalación en cable coaxial FSJ150A con modo de ensamble auto-sujetado que simplifica el montaje en campo. El cuerpo presenta acabado plateado de alta resistencia mecánica mientras que el contacto central de oro cautivo garantiza conexiones eléctricas estables y baja resistencia. El aislante dieléctrico de teflón mantiene la integridad de la señal en condiciones variables de temperatura y frecuencia.
Características Principales
- Montaje auto-sujetado sin herramientas especiales
- Contacto central de oro cautivo para máxima conductividad
- Cuerpo plateado de alta resistencia mecánica
- Aislante dieléctrico de teflón para estabilidad térmica
- Blindaje efectivo de -110 dB contra interferencias
- Durabilidad de 500 ciclos de conexión
Especificaciones Eléctricas
Impedancia
50 Ω
Frecuencia de operación
0 – 4000 MHz
Tensión RF máxima
500 VRMS
Resistencia contacto exterior
1.00 mΩ máximo
Resistencia contacto interior
2.50 mΩ máximo
Resistencia de aislamiento
5000 MΩ mínimo
Potencia promedio
0.4 kW @ 900 MHz
Potencia pico máxima
5.00 kW
Efectividad de blindaje
-110 dB
Especificaciones Mecánicas
Estilo de cuerpo
Recto
Método sujeción exterior
Auto-clamp
Método sujeción interior
Cautivo
Revestimiento exterior
Trimetal
Revestimiento interior
Oro
Durabilidad interfaz
500 ciclos
Fuerza de retención
450 N | 101.16 lbf
