Descripción

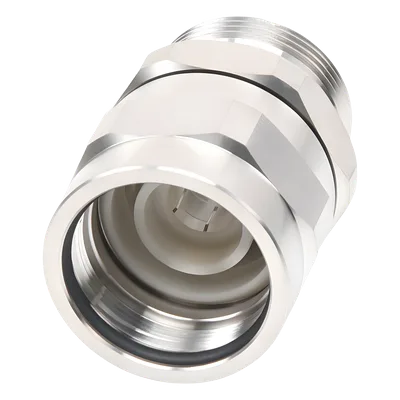

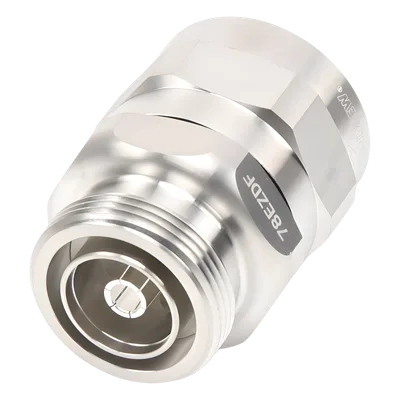

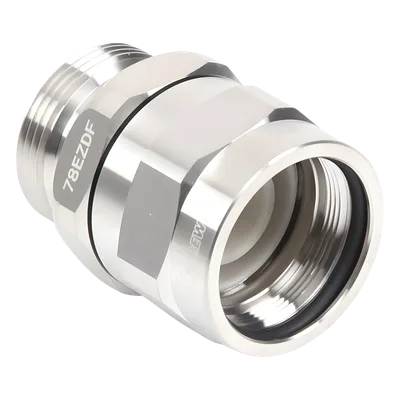

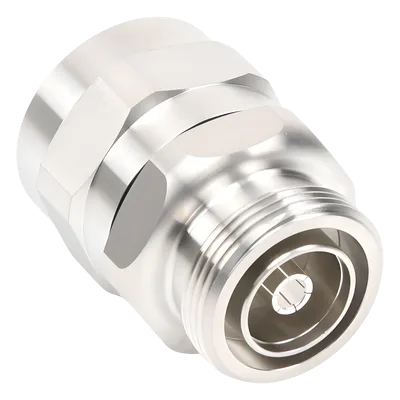

Conector DIN 7-16 hembra diseñado para cables coaxiales FXL-780 y AVA5-50FX, ideal para aplicaciones de telecomunicaciones, broadcast y sistemas de RF de alta potencia. Su modo de ensamble auto-expandible facilita significativamente la instalación en campo sin requerir herramientas especializadas complejas. La construcción con cuerpo plateado y contacto central de oro garantiza desempeño eléctrico óptimo con mínima degradación por corrosión o intermodulación. El aislante de teflón proporciona estabilidad dieléctrica en amplios rangos de temperatura y frecuencia.
Características Principales
- Ensamble auto-expandible para instalación simplificada
- Cuerpo plateado con alta resistencia a corrosión
- Contacto central de oro para conductividad superior
- Aislante dieléctrico de teflón para estabilidad térmica
- Potencia de pico hasta 40 kW
- Pérdida de inserción típica de solo 0.05 dB
Especificaciones Técnicas
Eléctricas
Impedancia: 50 Ω
Frecuencia de operación: 0 – 5000 MHz
IMD de 3er orden: Típico -116 dBm @ 1800 MHz
Tensión de prueba DC: 4000 V
Potencia de pico: Máx. 40.00 kW
Pérdida de inserción: Típica 0.05 dB
Resistencias
Contacto externo: Máx. 1.50 mΩ
Contacto interno: Máx. 0.40 mΩ
Aislamiento: Mín. 5000 MΩ
Mecánicas y Materiales
Tipo: DIN 7-16 hembra
Modo de ensamble: Auto-expandible
Cuerpo: Plateado
Contacto central: Oro
Aislante: Teflón
Compatibilidad
Cables compatibles: FXL-780, AVA5-50FX
Impedancia del cable: 50 Ω
