Descripción

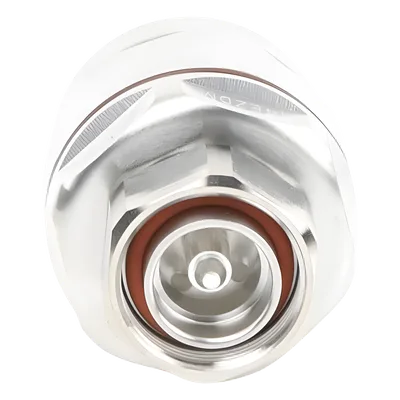

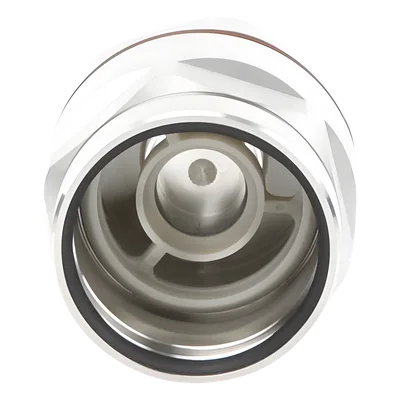

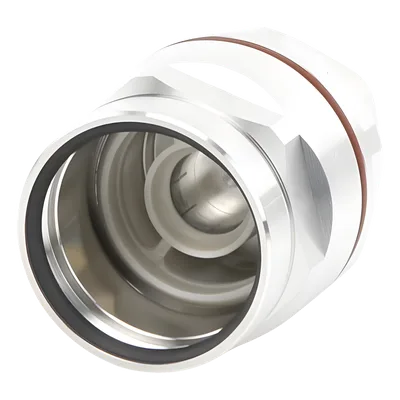

El conector coaxial de la serie EZfit® es un conector macho 7-16 DIN diseñado específicamente para cables de 1-1/4 pulgada FXL1480 y AVA6-50. Este conector de alta performance ofrece excelentes características eléctricas y mecánicas para aplicaciones wireless y de radiación en el rango de 0-4000 MHz, con capacidad para manejar hasta 40 kW de potencia pico y 3.0 kW de potencia promedio a 900 MHz. Su diseño garantiza conexiones robustas y confiables en entornos exigentes, mientras que su clasificación IP68 permite operación continua bajo inmersión hasta 1 metro (3.28 pies).
Características principales
- Interfaz 7-16 DIN macho para conexiones robustas y confiables
- Compatible con cables FXL1480 y AVA6-50 de 1-1/4 pulgada
- Impedancia de 50 ohm para aplicaciones de radiofrecuencia
- Rango de frecuencia operativa de 0-4000 MHz
- Capacidad de potencia pico de 40 kW y promedio de 3.0 kW a 900 MHz
- Baja pérdida por inserción con coeficiente típico de 0.05
- Protección IP68 para inmersión hasta 1 metro (3.28 pies)
- VSWR de 1.025 a 1.065 en rango amplio de frecuencia
Especificaciones técnicas
Interfaz
7-16 DIN macho
Cables compatibles
FXL1480, AVA6-50 (1-1/4 pulgada)
Impedancia
50 ohm
Rango de frecuencia
0 – 4000 MHz
Potencia pico
40 kW
Potencia promedio @ 900 MHz
3.0 kW
Pérdida por inserción
0.05 (coeficiente típico)
Grado de protección
IP68 (inmersión hasta 1 m / 3.28 pies)
VSWR
1.025 – 1.065
Serie
EZfit®
