Descripción

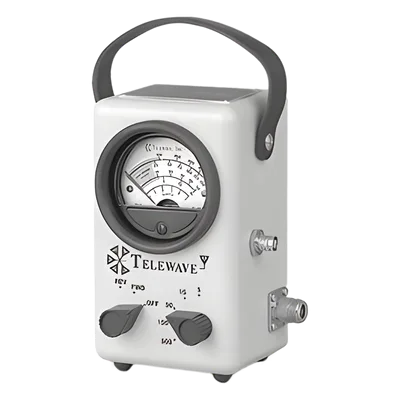

El wattmetro de radiofrecuencia de banda ancha es un instrumento compacto y versátil diseñado para la medición de potencia RF directa y reflejada en líneas de transmisión coaxiales bajo cualquier condición de carga. Gracias a su amplio rango de operación de 20 a 1000 MHz, este equipo no requiere elementos adicionales ni ajustes manuales para realizar mediciones precisas. Su diseño portátil de 1.36 kg (3.0 lb) lo convierte en una herramienta ideal para instalaciones de telecomunicaciones, mantenimiento de estaciones de radio, pruebas de transmisores y verificación de sistemas de RF en campo.
Características principales
- Banda ancha 20-1000 MHz sin ajustes manuales ni elementos adicionales
- Rango de potencia 1-500 W con alta precisión de lectura
- Puerto de muestreo RF -40 dB con aislamiento óptimo
- Conectores N hembra estándar para fácil conexión e integración
- Exactitud del 6% a escala completa en todas las mediciones
- Diseño compacto y portátil, peso de 1.36 kg (3.0 lb)
Especificaciones técnicas
Rango de frecuencia
20 – 1000 MHz
Rango de potencia
1 – 500 W
Escalas de medición
5, 15, 50, 150 y 500 W
Exactitud
6% a escala completa
Puerto de muestreo
RF -40 dB con aislamiento óptimo
Conectores
N hembra estándar
Peso
1.36 kg (3.0 lb)
Tipo de medición
Potencia directa y reflejada
Línea de transmisión
Coaxial bajo cualquier condición de carga
Operación
Sin elementos adicionales ni pastillas requeridas
