Descripción

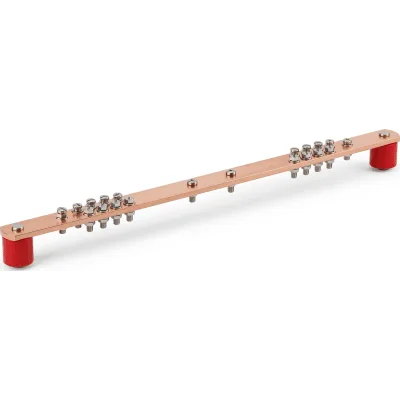

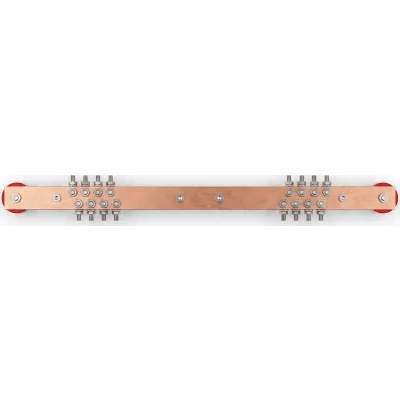

Barra de tierra TGB (Telecommunications Grounding Busbar) diseñada para instalarse en racks de 19 pulgadas (48.26 cm) en cuartos de telecomunicaciones (TR). Funciona como punto central de unión para conductores de bonding (BC) provenientes del TBB del edificio, distribuyendo tierra de referencia a equipo activo del gabinete incluyendo switches, routers, NVR y supresores de transitorios TVSS. Fabricada en cobre electrolítico 100% con capacidad de 550A continuos, garantizando baja impedancia y confiabilidad en infraestructura crítica de telecomunicaciones y centros de datos.
Características Principales
- Cobre electrolítico 100% para máxima conductividad eléctrica
- Capacidad de 550A continuos para alta demanda de corriente

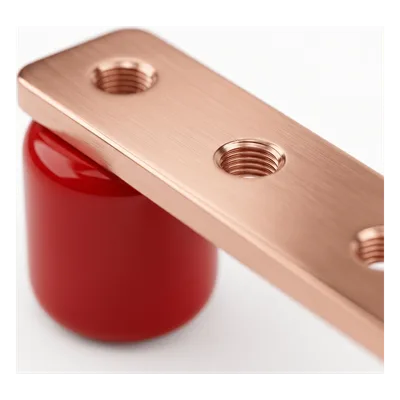

- Aisladores tipo manzana de polímero rojo, 5 puntos precargados
- Compatible con racks 19′ estándar EIA-310
- Acepta conductores desde calibre #6 AWG hasta 250 kcmil
- Compatible con soldadura exotérmica Cadweld para uniones permanentes
- Cumple normas J-STD-607-A y ANSI/TIA-607-B
Especificaciones Técnicas
(19′ × 1′ × 0.25′)
5 puntos precargados
ANSI/TIA-607-B
Aplicaciones Típicas
Instalación en racks 19′ de cuartos de telecomunicaciones (TR) como punto de unión de conductores de bonding (BC) provenientes del TBB (Telecommunications Bonding Backbone) del edificio. Distribuye tierra de referencia a equipo activo del gabinete: switches, routers, NVR, supresores de transitorios TVSS, charolas porta-cables y otros componentes que requieren conexión equipotencial según estándares de telecomunicaciones.
