Descripción

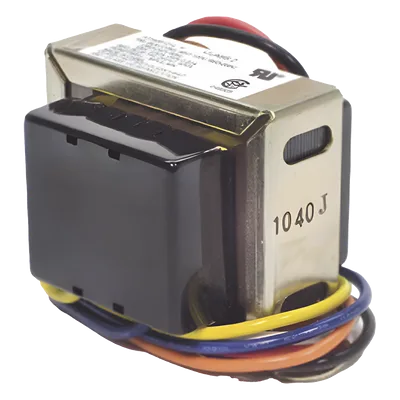

El transformador AT140B1214/U es un dispositivo de propósito general de 40 VA diseñado para convertir alimentación primaria de 120, 208 o 240 VAC en una salida secundaria de 24 VAC, utilizada para alimentar circuitos de control en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Pertenece a la familia de transformadores universales que abarca capacidades de 20 a 75 VA. Su diseño compacto permite la instalación en gabinetes o cajas de conexiones, con opciones de montaje en placa o mediante perforación de 7/8 pulgada. El equipo cumple con los estándares NEC Clase 2 (seco) y UL 1585, garantizando compatibilidad y seguridad en aplicaciones residenciales y comerciales. Opera en un rango de temperatura de -29 °C a 41 °C, con cables primarios codificados por color de 229 mm para facilitar la conexión.
Características Generales
- • Transformador de propósito general de 40 VA para circuitos de control de 24 VAC
- • Primario multi-voltaje: 120, 208 o 240 VAC con cables de 229 mm codificados por color
- • Secundario de 24 VAC con conexión a terminales de tornillo
- • Cumple con NEC Clase 2 (seco) y estándar UL 1585
- • Montaje en placa (borde primario o laminaciones) o perforación de 7/8 pulgada
- • Rango de temperatura de operación de -29 °C a 41 °C
- • Dimensiones compactas: 43 mm alto x 89 mm ancho x 44 mm profundo
Desempeño Eléctrico
- Capacidad: 40 VA
- Entrada primaria: 120/208/240 VAC
- Salida secundaria: 24 VAC
- Longitud cables primarios: 229 mm codificados por color
- Conexión secundaria: Terminales de tornillo
- Clasificación: NEC Clase 2 (seco), UL 1585
Físicas y Ambientales
- Dimensiones: 43 mm alto x 89 mm ancho x 44 mm profundo
- Temperatura operativa: -29 °C a 41 °C
- Montaje en placa: borde primario o laminaciones
- Montaje alternativo: Perforación de 7/8 pulgada
Contenido del Paquete
- Transformador universal de 40 VA
