Descripción

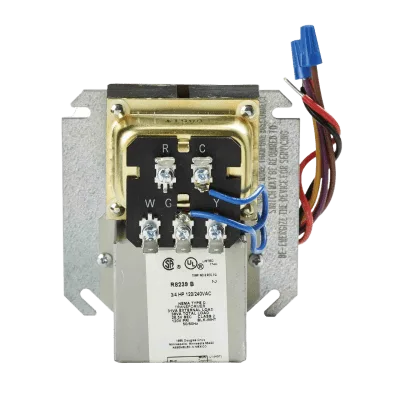

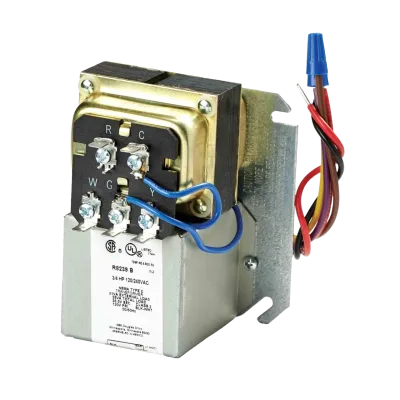

El centro de ventilador es un dispositivo de control de baja tensión diseñado para sistemas de calefacción, refrigeración o combinados en instalaciones residenciales y comerciales ligeras. Integra un transformador de 38 VA con protección interna contra sobrecarga y un relevador SPDT de 3/4 HP montado en receptáculo, que permite su reemplazo sin alterar el cableado existente. Su diseño de montaje en placa para caja de conexiones estándar de 4 pulgadas facilita la instalación en entornos eléctricos convencionales. El tablero de terminales de baja tensión conecta directamente termostato y equipo de climatización, mientras que la arquitectura del sistema permite agregar funciones de refrigeración posteriormente mediante relevadores compatibles sin necesidad de recablear la instalación base.
Características Generales
- Transformador de 38 VA con doble alimentación primaria de 120 V o 208/240 V CA
- Relevador SPDT de 3/4 HP montado en receptáculo, reemplazable sin alterar el cableado
- Protección interna contra sobrecarga del transformador
- Montaje en placa para caja de conexiones estándar de 4 pulgadas
- Tablero de terminales de baja tensión para termostato y equipo de climatización
- Permite agregar refrigeración posteriormente con relevadores R8222 o R8228, sin recablear
- Cumple NEMA ST2-1973 para transformadores Clase 2 (NEMA Type D)
Desempeño
- Transformador: 38 VA
- Alimentación primaria: 120 V o 208/240 V CA
- Relevador: SPDT 3/4 HP
- Protección: Interna contra sobrecarga del transformador
- Norma: NEMA ST2-1973, Clase 2 (NEMA Type D)
Físicas y Eléctricas
- Montaje: Placa para caja de conexiones estándar de 4 pulgadas
- Relevador montado en receptáculo
- Tablero de terminales de baja tensión integrado
Contenido del Paquete
- Centro de ventilador con transformador de 38 VA
- Relevador SPDT de 3/4 HP montado en receptáculo
