Descripción

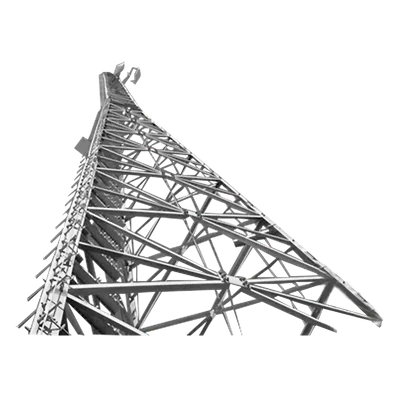

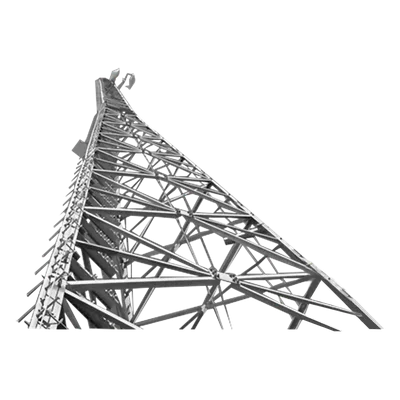

La torre autosoportada SuperTitan S300 es una solución modular galvanizada diseñada para aplicaciones críticas en telecomunicaciones, seguridad y control industrial. Su configuración de 50 pies (15.24 m) de altura total permite despliegues rápidos con capacidad de expansión futura hasta 190 pies mediante la adición de módulos estandarizados. El sistema incluye anclaje integrado y cumple rigurosamente con los estándares ANSI-TIA-222 F y G, garantizando rendimiento estructural certificado ante condiciones climáticas extremas. Está especialmente optimizada para servicios de emergencia y sistemas SCADA donde la confiabilidad y el tiempo de respuesta son determinantes.
Características Principales
- Arquitectura modular con secciones de 10 ft (3 m) intercambiables
- Certificación ANSI-TIA-222 F y G para instalaciones profesionales
- Resistencia estructural validada para vientos de 90, 105 y 120 mph
- Galvanización completa para protección anticorrosiva prolongada
- Anclaje incluido para instalación inmediata
- Empaque optimizado que minimiza volumen de transporte y costos logísticos
Especificaciones Técnicas
Configuración General
Tipo: Autosoportada
Modelo: S-300
Altura total: 50 ft (15.24 m)
Altura por sección: 10 ft (3 m)
Altura máxima expandible: 190 ft
Acabado: Galvanizado
Anclaje: Incluido
Estándares y Certificaciones
Norma principal: ANSI-TIA-222 F y G
Diseño base: TIA/EIA-222
Aplicaciones típicas: Emergencia, SCADA, telecomunicaciones
Capacidades de Carga – Área de Antenas (ft²)
EIA Rev. Clase 1 – 0.75′ hielo
| Velocidad viento | Área permisible |
|---|---|
| 90 mph (144.8 km/hr) | 35 ft² |
| 105 mph (168.9 km/hr) | 23 ft² |
| 120 mph (193.1 km/hr) | 15 ft² |
Nota para ingenieros de red: Las capacidades de carga varían inversamente con la velocidad de viento de diseño. Para condiciones de 120 mph, el área de antenas permisible se reduce a 15 ft². Evalúe los requerimientos de carga actual y proyectada al seleccionar la configuración de altura final.
