Descripción

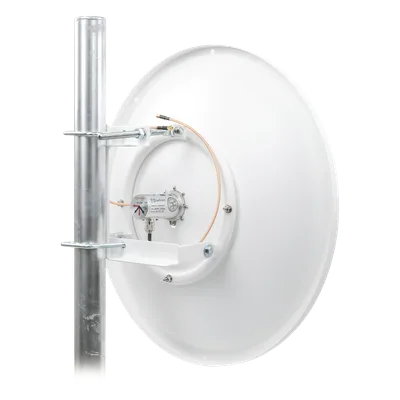

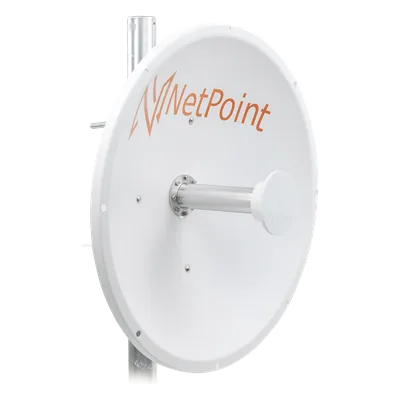

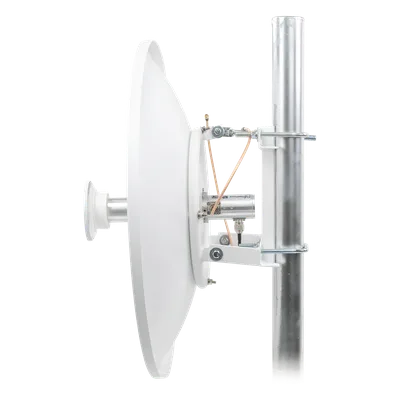

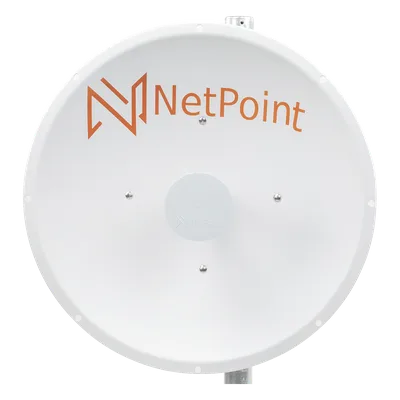

Antena parabólica direccional de alto rendimiento diseñada para enlaces de larga distancia en bandas de 4.9 a 6.4 GHz. Integra polarización dual slant con ángulos de 45° y 90° que optimizan la inmunidad ante interferencias y mejoran la calidad de señal en entornos con alta densidad de tráfico radioeléctrico. Su ganancia de 30 dBi y ancho de haz de 6.38° permiten establecer comunicaciones estables hasta 30 km (98,425 ft). El diseño mecánico soporta velocidades de viento de 120 km/h y temperaturas extremas de -45°C a +60°C, garantizando continuidad operativa en condiciones climáticas adversas. Incluye certificado de calibración emitido por CENAM (Centro Nacional de Metrología), conector N-hembra, sistema de montaje con ajuste de azimut 360° y elevación ±15°, así como jumpers de interconexión.
Características Generales
- Rango de frecuencia: 4.9 – 6.4 GHz
- Tipo de antena: Parabólica direccional
- Ganancia: 30 dBi (alta: 30, media: 29.3, baja: 28)
- Polarización: Dual slant 45° y 90°
- Conector: N-hembra
- VSWR: 1.0 – 1.03
- Ancho de haz HPol/VPol: 6.38°
- Pérdida de retorno: 14 dB
- Aislamiento (ISO): 25 dB
- Relación F/B: 36 dB
- XPD: 30 dB
- Diámetro del reflector: 60 cm (23.6 in)
- Resistencia al viento: 120 km/h
- Temperatura de operación: -45°C a +60°C
- Certificación: Calibración CENAM
Desempeño Eléctrico
- Rango de frecuencia: 4.9 – 6.4 GHz
- Ganancia: 30 dBi (baja: 28, media: 29.3, alta: 30)
- VSWR: 1.0 – 1.03
- Ancho de haz HPol: 6.38°
- Ancho de haz VPol: 6.38°
- Pérdida de retorno: 14 dB
- Aislamiento: 25 dB
- Relación F/B: 36 dB
- XPD: 30 dB
- Polarización: Dual slant 45° y 90°
- Conector: N-hembra
Especificaciones Mecánicas
- Diámetro del reflector: 60 cm (23.6 in)
- Resistencia al viento: 120 km/h
- Ajuste de azimut: 360°
- Ajuste de elevación: ±15°
- Diámetro de mástil sugerido: 50-70 mm, 100-114 mm
- Temperatura de operación: -45°C a +60°C
Contenido y Compatibilidad
- Certificado de calibración CENAM
- Sistema de montaje incluido
- Jumpers de interconexión incluidos
- Compatibilidad: C5C, AF5XHD, R5AC-Lite, RP5AC-Gen2, LTU Rocket, ePMP-3K, Force 300-CSM, C050940C121A, C050910C161A, ePMP-3KL
