Descripción

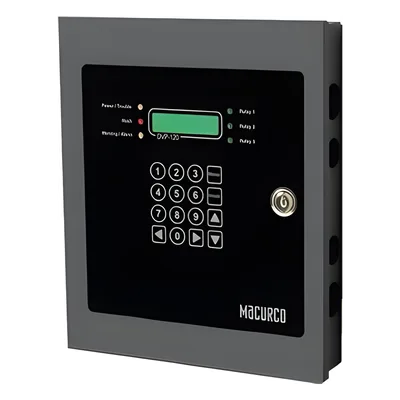

El panel direccionable DVP120M es un controlador centralizado para sistemas de detección de gases y gestión de ventilación en estacionamientos cerrados. Diseñado para cumplir con el Código Uniforme de Edificación y las normativas OSHA, integra monitoreo de monóxido de carbono en rango de 0 a 200 ppm con control automatizado de extractores. Su arquitectura de comunicación RS-485 permite direccionar hasta 87 detectores distribuidos en tres canales independientes, mientras que su interfaz de LCD retroiluminada y teclado externo facilitan la configuración y supervisión del estado del sistema sin necesidad de acceder al gabinete. La unidad ofrece tres zonas de ventilación programables con retardos ajustables de 0 a 15 minutos en incrementos de un segundo, optimizando la respuesta ante niveles de CO y el consumo energético de los sistemas de extracción.
Características Generales
- Panel direccionable de detección y ventilación de gases múltiples
- Control de hasta 87 detectores de gas mediante adaptador MRS-485 y detectores serie-6
- Pantalla LCD con retroiluminación visible desde el exterior
- Teclado externo para configuración del sistema
- 3 zonas de control de ventilación programables
- 3 relevadores SPDT 10 A @ 240 VAC
- Rango de detección de CO: 0-200 ppm
- Retardos ajustables de 0 a 15 minutos en incrementos de 1 segundo
- Tres canales de entrada digital RS-485 (29 sensores direccionables por canal)
- 12 entradas analógicas compatibles con detectores Macurco serie-6 y serie-12
- Compatible con detectores Macurco serie-6 y adaptador MRS-485
- Cumplimiento con Código Uniforme de Edificación y OSHA para garajes cerrados
Desempeño
- Rango de detección CO: 0-200 ppm
- Capacidad máxima: 87 detectores de gas
- Zonas de ventilación: 3 programables
- Retardos ajustables: 0-15 minutos (incrementos de 1 s)
- Canales RS-485 digitales: 3 (29 sensores por canal)
- Entradas analógicas: 12
Eléctricas e Interfaz
- Relevadores: 3 SPDT
- Capacidad de conmutación: 10 A @ 240 VAC
- Pantalla LCD retroiluminada visible externamente
- Configuración mediante teclado externo
Conectividad y Compatibilidad
- Comunicación digital RS-485 con adaptador MRS-485
- Detectores digitales compatibles: Macurco serie-6
- Detectores analógicos compatibles: Macurco serie-6 y serie-12
- Aplicación: Garajes de estacionamiento cerrado
- Normativas: Código Uniforme de Edificación y OSHA
