Descripción

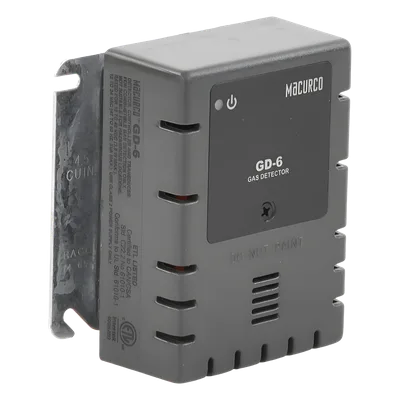

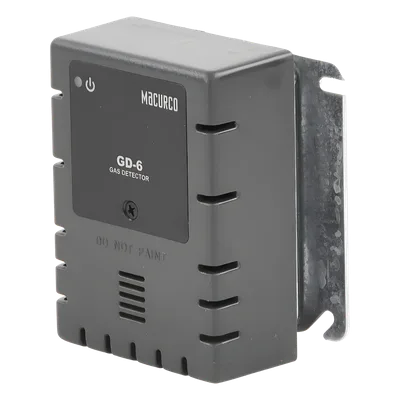

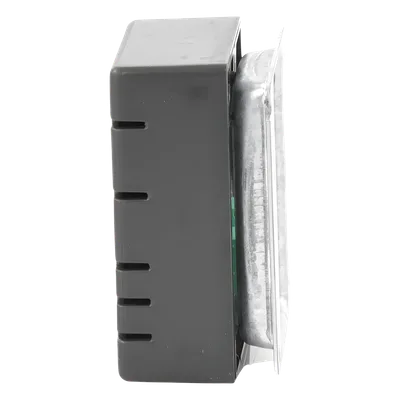

El GD-6 es un detector, controlador y transductor de gas combustible diseñado para uso comercial que permite la selección in-situ entre metano, propano o hidrógeno mediante un sensor catalítico con rango de 0 a 50% LEL. Su arquitectura integra dos relevadores independientes para la activación directa de sistemas de ventilación (SPDT, 5 A) y señalización de alarma (0.5 A), eliminando la dependencia de paneles de control externos. El equipo ofrece una salida analógica estándar 4-20 mA e interfaces digitales opcionales Modbus RTU y BACnet para su integración con sistemas de gestión de edificios. La interfaz local mediante pantalla LED permite la configuración del tipo de gas, ajuste de dos niveles de alarma y ejecución de pruebas funcionales directamente en el sitio de instalación. Con certificación UL y gabinete de policarbonato con grado de protección IP42, el dispositivo es apto para entornos de uso comercial.
Características Generales
- Detección seleccionable de metano (GN), propano (LP) o hidrógeno en un solo dispositivo
- Sensor catalítico con rango 0-50% LEL y tiempo de respuesta ≤5 segundos
- Dos relevadores integrados: ventilador SPDT (5 A) y alarma (0.5 A)
- Salida analógica 4-20 mA; opciones digitales Modbus RTU y BACnet
- Pantalla LED para configuración de gas, niveles de alarma y pruebas en sitio
- Vida útil del sensor de 5 años con dos niveles de alarma ajustables
- Gabinete de policarbonato con listado UL y grado de protección IP42
Desempeño
- Gases detectables: Metano (GN), Propano (LP), Hidrógeno
- Rango: 0-50% LEL
- Tiempo de respuesta: ≤5 segundos
- Sensor: Catalítico
- Vida útil del sensor: 5 años
- Niveles de alarma: 2 ajustables
Eléctricas y Comunicación
- Salida estándar: 4-20 mA
- Salidas opcionales: Modbus RTU, BACnet
- Relé ventilador: SPDT 5 A
- Relé alarma: 0.5 A
- Interfaz: Pantalla LED con configuración y prueba local
Físicas y Certificación
- Material del gabinete: Policarbonato
- Grado de protección: IP42
- Certificación: Listado UL
- Aplicación: Uso comercial
