Descripción

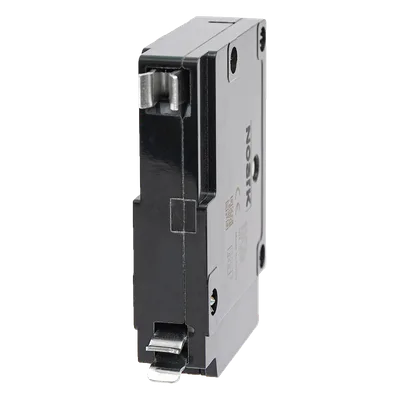

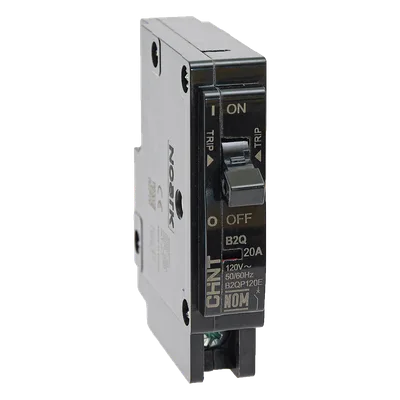

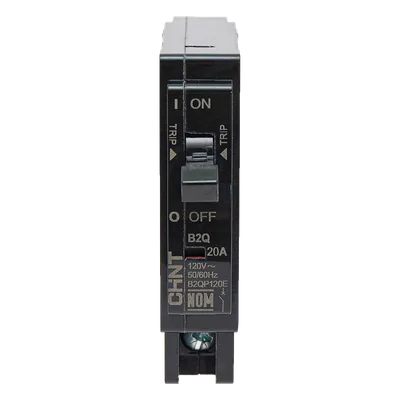

El interruptor termomagnético enchufable de la serie B2Q proporciona protección integrada contra sobrecargas y cortocircuitos en circuitos derivados de aplicaciones comerciales e industriales. Su mecanismo de disparo combina una parte térmica que detecta sobrecargas prolongadas y una parte magnética que responde a sobretensiones instantáneas, suspendiendo el paso de corriente eléctrica para proteger equipos conectados. El diseño enchufable con indicador de estado tipo bandera facilita la identificación visual del estado operativo, reduciendo tiempos de diagnóstico y mantenimiento. Es apto para instalación en circuitos de control de motores, sistemas HVAC/R, fuentes de alimentación ininterrumpida (UPS), acondicionadores de energía e instrumentación de control, con operación garantizada en rangos térmicos extremos de -30 a 70 °C.
Características Generales
- • Protección contra sobrecargas y cortocircuitos integrada
- • Voltaje operativo: 120/240 VCA
- • Corriente nominal: 15 A
- • Capacidad interruptiva: 10 kA
- • Rango térmico de operación: -30 a 70 °C
- • Diseño enchufable con indicador de estado tipo bandera
- • Configuración: 1 polo
Desempeño Eléctrico
- Voltaje de operación: 120/240 VCA
- Corriente nominal: 15 A
- Configuración: 1 polo
- Capacidad interruptiva: 10 kA
Físicas y Ambientales
- Rango térmico: -30 a 70 °C
- Montaje: Enchufable
- Indicador: Bandera
Aplicaciones Recomendadas
- Circuitos de control de motores
- Equipos HVAC/R (internos/externos)
- Fuentes de alimentación
- Instrumentación de control
- Fuentes de alimentación ininterrumpida (UPS)
- Acondicionadores de energía
