Descripción

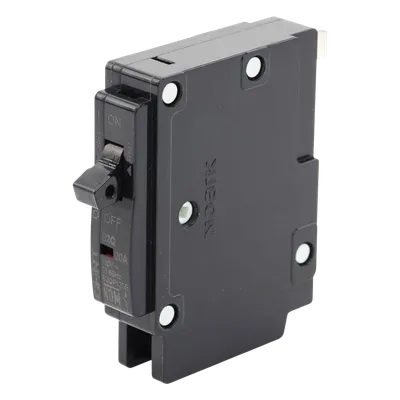

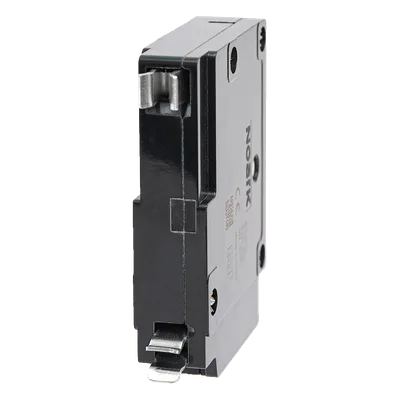

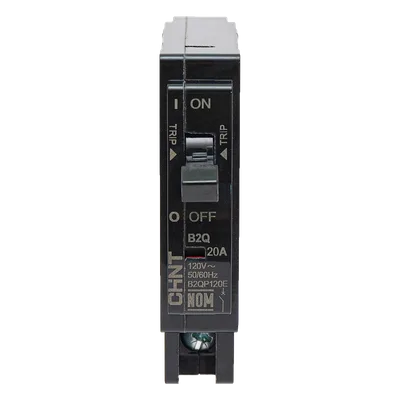

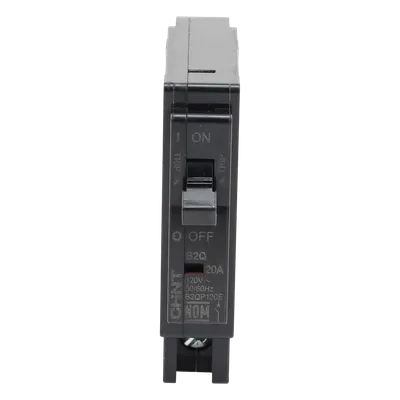

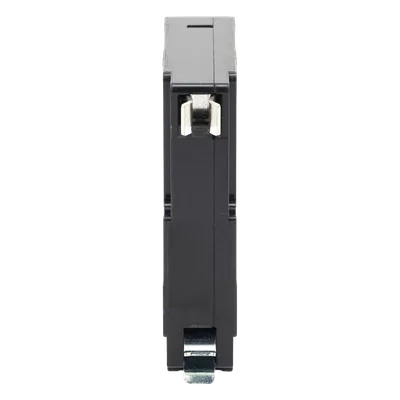

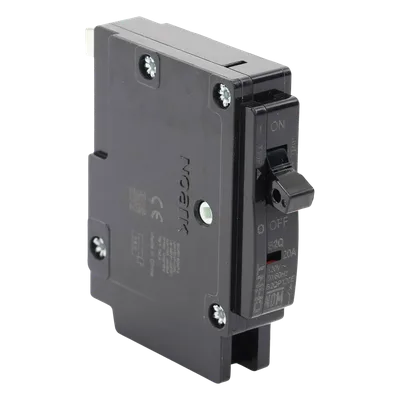

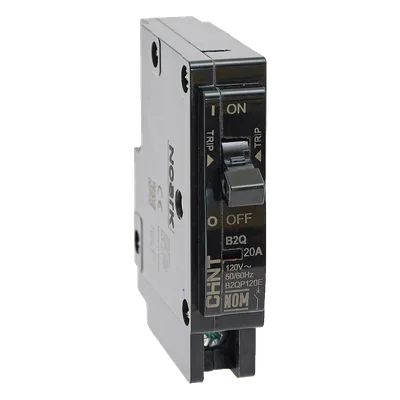

El interruptor termomagnético enchufable de 1 polo y 20 A está diseñado para la protección de circuitos derivados en entornos comerciales e industriales. Su mecanismo de disparo dual combina protección térmica contra sobrecargas prolongadas y protección magnética instantánea ante cortocircuitos. La capacidad interruptiva de 10 kA garantiza la extinción de arco eléctrico en condiciones de falla severa. El diseño enchufable con tornillos cautivos facilita el montaje en tableros estándar, mientras que el indicador visual permite verificar el estado del circuito sin intervención directa. Opera de manera confiable en un rango de temperatura de -30 a 70 °C (-22 a 158 °F), siendo apto para aplicaciones HVACR internas y externas, sistemas UPS, acondicionadores de energía, instrumentación de control y protección de motores.
Desempeño Eléctrico
- Voltaje de operación: 120/240 Vca
- Corriente nominal: 20 A
- Configuración: 1 polo
- Capacidad interruptiva: 10 kA
- Protección: Térmica y magnética combinada
Físicas y Ambientales
- Montaje: Enchufable con tornillos cautivos
- Indicador: Visual de estado del circuito
- Rango de temperatura: -30 a 70 °C (-22 a 158 °F)
Aplicaciones Típicas
- Circuitos de control de motores
- Equipos HVACR (internos/externos)
- Fuentes de alimentación
- Instrumentación de control
- Sistemas UPS
- Acondicionadores de energía
