Descripción

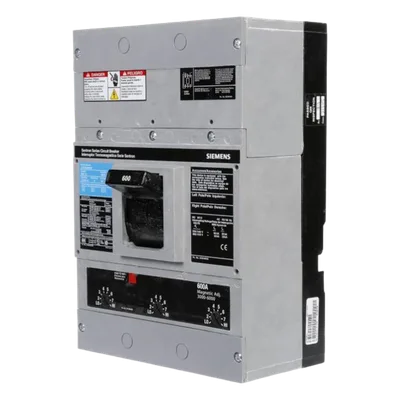

El interruptor termomagnético de 600V CA y 3 polos está diseñado para protección de circuitos trifásicos en aplicaciones industriales de alta tensión. Su capacidad nominal de 600A y calibración para 40°C sin derating garantizan operación estable bajo cargas máximas. La configuración sin zapatas principales permite adaptar la terminación según los requerimientos específicos de instalación, mientras que su capacidad interruptiva de 65kA a 240V CA asegura desconexión efectiva ante fallas de cortocircuito. Compatible con múltiples plataformas de montaje incluyendo gabinetes NEMA 1 y 3R, tableros 3WL, y panelboards P4/P5.
Características Generales
- Tipo: Interruptor termomagnético
- Tensión nominal: 600V CA
- Número de polos: 3 polos
- Corriente nominal: 600A
- Frecuencia: 400Hz
- Montaje: Gabinetes N1 y N3R, tableros 3WL, FC y SBM, panelboards P4 y P5
- Calibración: 40°C sin derating
- Normas: UL 489, clasificado para uso HACR
- Configuración de terminación: Sin zapatas principales (pedir por aparte)
- Zapatas recomendadas: 6 zapatas modelo TA2J6500
Desempeño Eléctrico
- Capacidad interruptiva: 65kA a 240V CA, 35kA a 480V CA, 25kA a 600V CA
- Marco: 400A (35kA a 480V CA)
- Temperatura de operación: -10°C a 40°C
Especificaciones Físicas
- Dimensiones: 7.5′ W x 11′ L x 4′ D (190.5mm x 279.4mm x 101.6mm)
- Peso: 10.0 lbs (4.54 kg) para 3 polos
Accesorios Disponibles
- Bobinas de disparo
- Contactos auxiliares
- Contactos de alarma
