Descripción
Interruptor termomagnético de 3 polos diseñado para protección de circuitos en distribución trifásica equilibrada. Opera a una tensión nominal de 600V CA con corriente nominal de 50A, ofreciendo una capacidad interruptiva de 25 kA RMS a 240V CA para condiciones de falla severas. Su construcción permite montaje en gabinetes tipo N1 y N3R, con operación calibrada hasta 40 °C sin requerir derating. La conexión reversible facilita la instalación en campo, mientras que su compatibilidad con frecuencias de 60 Hz y 400 Hz lo hace apto para aplicaciones industriales diversas. Cumple con normas UL 489 y HACR para uso en equipos de aire acondicionado, calefacción y refrigeración.
Características Generales
- Tensión nominal: 600V CA
- Número de polos: 3 polos
- Corriente nominal: 50A
- Diseñado para montaje en gabinete tipo N1 y N3R
- Calibrado para operación a 40 °C sin derating
- Compatible con frecuencias de 60 Hz y 400 Hz
- Conexión reversible
- Conformidad con normas: UL 489, CSA (solo 1 polo), HACR
Desempeño
- Rango de operación: 240-600V CA
- Capacidad interruptiva: 25 kA RMS a 240V CA
- Temperatura de operación: -10 °C a 40 °C
- Frecuencia: 60 Hz y 400 Hz
Físicas y Eléctricas
- Dimensiones: 6.35′ x 3.92′ x 4.56′ (W1 x W2 x H)
- Peso: 2.0 lbs (0.98 kg)
- Tipo de conexiones: zapatas de cobre (se deben pedir por aparte)
- Calibre de cable soportado: #10-1/0 AWG Cu/Al
- Conexión reversible
Contenido del Paquete

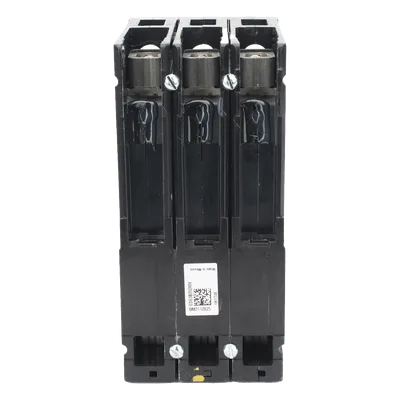

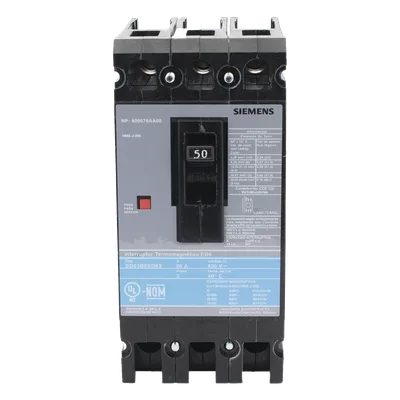

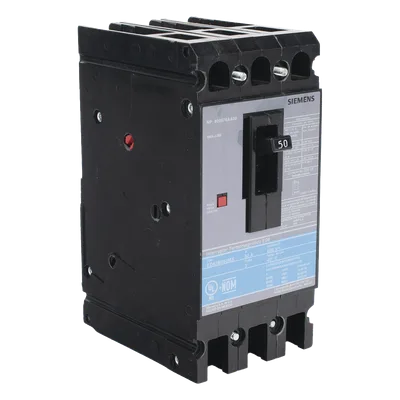

- Interruptor termomagnético ED6 600V 3x50A
- Sin zapatas principales (diseño flexible)
Accesorios recomendados (no incluidos): Zapatas de línea y carga LN1E100
