Descripción

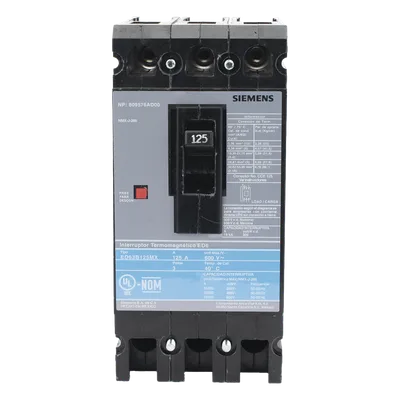

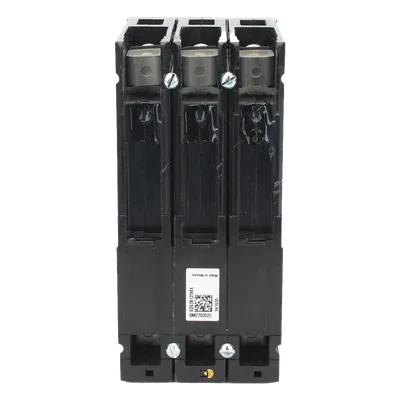

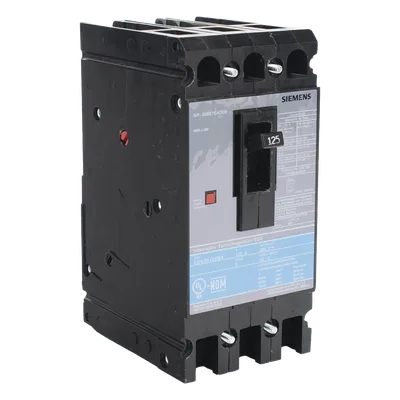

El interruptor termomagnético de caja moldeada está diseñado para la protección de circuitos trifásicos en instalaciones industriales y comerciales que operan a 400 Hz. Con una corriente nominal de 125 A y capacidad interruptiva de 18 kA rms, ofrece desconexión confiable bajo condiciones de sobrecarga y cortocircuito. Su construcción de tres polos soporta tensiones de 240/480/600 VCA, mientras que su calibración para 40°C garantiza desempeño sin derating en ambientes controlados. Las zapatas de línea y carga, así como los tornillos de fijación, se adquieren por separado según los requerimientos específicos de la instalación.
Características Generales
- • Tensión: 240/480/600 VCA trifásica
- • Número de polos: 3 polos
- • Corriente nominal: 125 A
- • Capacidad interruptiva: 18 kA rms (3 polos)
- • Diseñado para operación a 400 Hz
- • Tensión continua: 250 VCD
- • Calibración para 40°C sin derating
- • Rango de temperatura: -10°C a 40°C
- • Norma UL 489 para interruptores de caja moldeada
- • Certificación CSA para modelos de 1 polo
- • Clasificado para uso HACR
- • Zapatas principales: no incluye (se deben pedir por aparte)
- • Tornillos de fijación: se deben pedir por aparte
- • Calibre de cable: #3-#3/0 AWG Cu
Desempeño
- • Corriente nominal: 125 A
- • Capacidad interruptiva: 18 kA rms
- • Frecuencia de operación: 400 Hz
- • Rango de temperatura: -10°C a 40°C
- • Calibración: 40°C sin derating
Físicas / Eléctricas
- • Dimensiones: 6.35′ (W1) x 3.92′ (W2) x 4.56′ (H)
- • Peso: 2.0 lbs (0.98 kg)
- • Tensión VCA: 240/480/600 V
- • Tensión continua: 250 VCD
- • Calibre de cable: #3-#3/0 AWG Cu
Contenido del Paquete
- • Interruptor termomagnético 3 polos 125 A
- • Zapatas de línea y carga: no incluidas
- • Tornillos de fijación: no incluidos
