Descripción

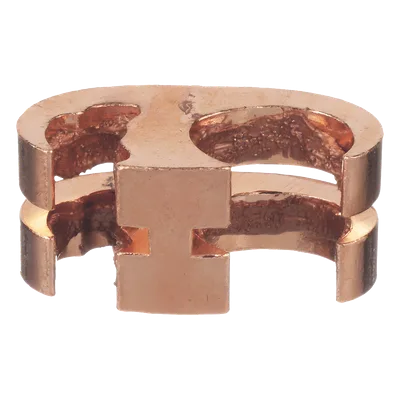

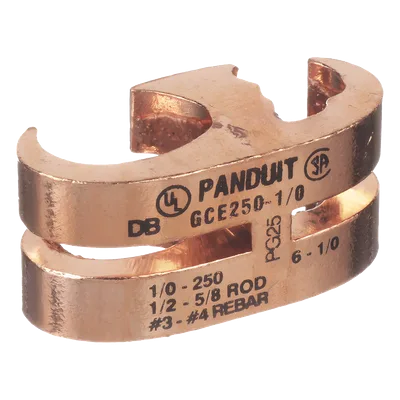

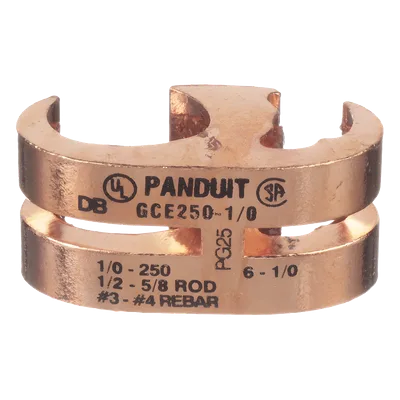

Conector de conexión a tierra estilo ‘E’ diseñado para conductores de 1/0 AWG STR a 250 KCMIL (70–120 mm²) en configuración MAIN y TAP. Este conector emplea tecnología de prensado optimizada que mejora significativamente el proceso de instalación, ofreciendo flexibilidad para múltiples configuraciones de conductores con una cantidad mínima de piezas. Su construcción en cobre de alta conductividad garantiza desempeño confiable en aplicaciones de puesta a tierra críticas, incluyendo enterramiento directo en tierra o concreto sin degradación del rendimiento eléctrico.
Características Principales
- Diseño ranurado que facilita ensamblaje rápido y sencillo
- Compuesto antioxidante conductivo preaplicado para unión eléctrica óptima
- Material de cobre de alta conductividad
- Cumplimiento con norma IEEE 837-2002 y revisión 2014
- Certificación UL467 y CSA para toma de tierra y unión
- Adecuado para enterrarse en tierra o concreto
Especificaciones Técnicas
Tipo de Producto
Conector de conexión a tierra estilo ‘E’
Submarca / Línea
StructuredGround™
Rango de Conductores MAIN
1/0 AWG STR – 250 KCMIL (70–120 mm²)
Rango de Conductores TAP
1/0 AWG STR – 250 KCMIL (70–120 mm²)
Material
Cobre de alta conductividad
Tratamiento Superficial
Compuesto antioxidante conductivo preaplicado
Normas IEEE
IEEE 837-2002 y revisión 2014
Certificaciones
UL467, CSA (toma de tierra y unión)
Aplicación de Instalación
Enterrable en tierra o concreto
Diseño Constructivo
Ranurado para ensamblaje rápido; multiconductor
