Descripción

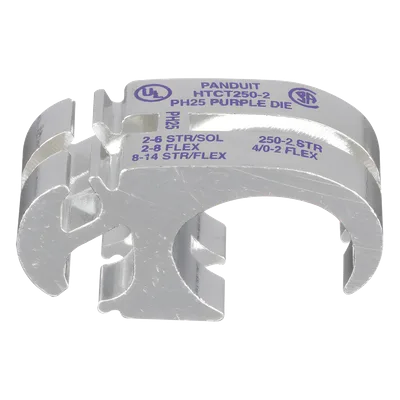

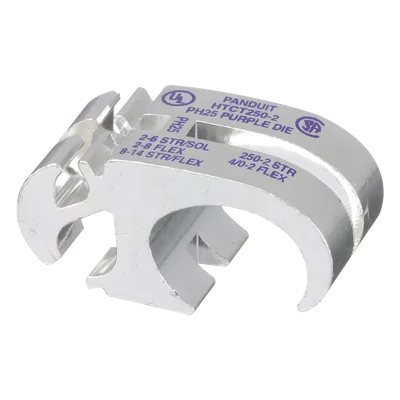

Conector de compresión diseñado para realizar conexiones en paralelo y derivaciones múltiples en conductores de energía. Permite tapping en conductores continuos mediante configuraciones de splice o pigtailing en aplicaciones industriales y de generación de energía. Su construcción en acero inoxidable con acabado estañado garantiza resistencia a la corrosión en condiciones adversas. El diseño ranurado facilita el ensamble rápido, mientras que las ranuras de derivación separadas permiten el funcionamiento independiente de cada conexión. Compatible con conductores de 250 kcmil a 2 AWG en línea principal, con capacidad de derivación de 2-6 AWG y 8-4 AWG. Clasificado para operación hasta 600 V en clases G, H, I y locomotoras diésel.
Características Generales
- Conexión paralela y derivaciones múltiples
- Rango principal: 250 kcmil a 2 AWG
- Primera derivación: 2-6 AWG
- Segunda derivación: 8-4 AWG
- Construcción en acero inoxidable con acabado estañado anticorrosión
- Diseño ranurado para ensamble rápido y fácil
- Ranuras de derivación separadas para funcionamiento independiente
- Incluye tres ataduras de cable 94V-0
- Color de identificación: púrpura
- Número de dieléctrico: PH25
Desempeño Eléctrico
- Tensión máxima: 600 V
- Clases: G, H, I y locomotora diésel
- Calibre conductores: 250 kcmil – 2 AWG
- Primera derivación: 2-6 AWG
- Segunda derivación: 8-4 AWG
Especificaciones Físicas
- Material: acero inoxidable
- Acabado: estañado anticorrosión
- Largo (L): 1.92′ (48.8 mm)
- Ancho (W): 0.96′ (24.4 mm)
- Alto (H): 0.92′ (23.4 mm)
- Color: púrpura
Contenido y Certificación
- Conector de compresión HTCT
- Tres ataduras de cable 94V-0
- Número de dieléctrico: PH25
- Diseño ranurado para ensamble rápido
