Descripción

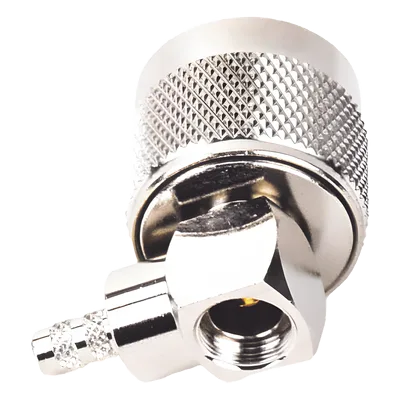

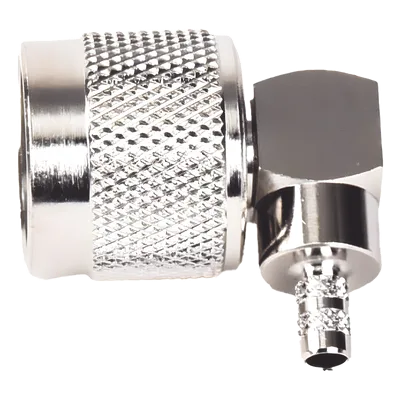

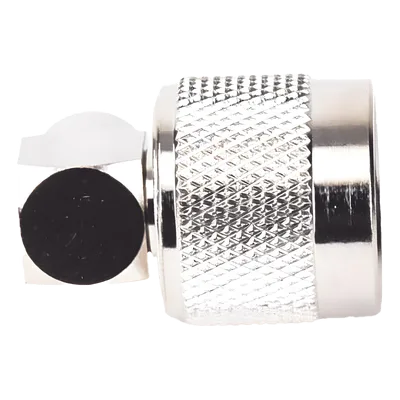

Conector coaxial tipo N macho en configuración de ángulo recto diseñado para instalaciones en espacios reducidos donde un conector recto generaría estrés mecánico en el cable. El sistema de anillo plegable permite una terminación rápida y reproducible sin requerir soldadura, reduciendo el tiempo de instalación y eliminando variabilidad térmica en la unión conductor-dieléctrico. La construcción con cuerpo de bronce niquelado, contacto central de oro y aislante de teflón proporciona baja atenuación de intermodulación y estabilidad de impedancia en condiciones ambientales variables. Compatible con cables de serie 195 y 142 para aplicaciones de RF hasta 6 GHz en infraestructura de telecomunicaciones, sistemas de radiocomunicación móvil y redes de distribución de señal coaxial.
Características Generales
- Conector N macho en ángulo recto con anillo plegable para ensamble mecánico
- Compatibilidad con cables coaxiales: LP-195, LP-142, RG-58/U, RG-142/U, LMR-195, CNT-195
- Cuerpo cuadrado de bronce niquelado para resistencia mecánica y corrosión
- Contacto central chapado en oro para conductividad óptima y baja resistencia de contacto
- Aislante dieléctrico de teflón (PTFE) para estabilidad dieléctrica y tolerancia térmica
- Herramientas recomendadas: CCT-03 (corte), CST-195 (preparación de cable), CT-240/195 (plegado de anillo)
Desempeño Eléctrico y Mecánico
| Tipo de conector | N macho, ángulo recto |
| Modo de ensamble | Anillo plegable (crimp) |
| Cables compatibles | LP-195, LP-142, RG-58/U, RG-142/U, LMR-195, CNT-195 |
| Material del cuerpo | Bronce niquelado |
| Contacto central | Oro |
| Aislante dieléctrico | Teflón (PTFE) |
Herramientas Recomendadas
| Corte de cable | CCT-03 |
| Preparación de cable | CST-195 |
| Plegado de anillo | CT-240/195 |
Contenido del Paquete
Conector N macho en ángulo recto con anillo plegable para cables coaxiales serie 195/142. Incluye componente terminado listo para ensamble mecánico con herramientas especificadas. No incluye herramientas de instalación ni cable coaxial.
