Descripción

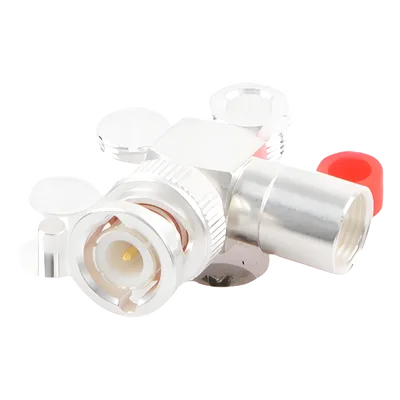

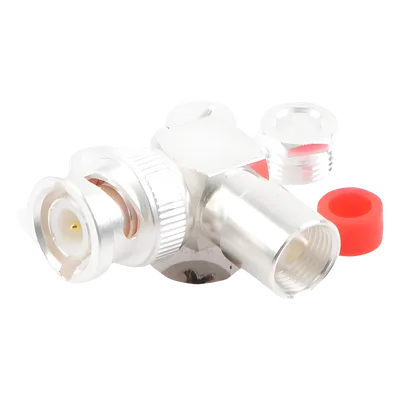

Conector coaxial BNC macho en configuración de ángulo recto diseñado para aplicaciones de radiofrecuencia en entornos profesionales de telecomunicaciones, broadcast y sistemas de seguridad. El ensamble mediante rosca permite una conexión mecánicamente robusta sin requerir herramientas de soldado, facilitando instalaciones en campo y mantenimiento posterior. La construcción con cuerpo de bronce plateado, contacto central chapado en oro y aislante dieléctrico de teflón garantiza impedancia controlada y baja atenuación de señal en el rango de operación del conector. La geometría de ángulo recto optimiza el manejo de cable en gabinetes, racks y equipos con espacio limitado, reduciendo el estrés mecánico en la interfaz cable-conector.
Características Generales
- • Tipo de conector: BNC macho, ángulo recto (right angle)
- • Método de ensamble: Rosca (clamp/screw type)
- • Cuerpo: Bronce plateado (silver-plated brass)
- • Contacto central: Chapado en oro (gold-plated)
- • Aislante dieléctrico: Teflón (PTFE)
- • Cables compatibles: LP-195, LP-142, LMR-195, RG-58/U, RG-142/U, CNT-195
Desempeño y Materiales
Configuración: Ángulo recto
Mecanismo de fijación: Rosca
Material cuerpo: Bronce plateado
Material contacto: Oro
Dieléctrico: Teflón (PTFE)
Compatibilidad de Cable
Cables coaxiales:
LP-195, LP-142
LMR-195
RG-58/U
RG-142/U
CNT-195
Herramientas Recomendadas
CCT-03: Herramienta de corte para cable coaxial
CST-195: Herramienta para preparación y despunte de cable
CT-240/195: Pinzas para plegado de anillo de conector
