Descripción

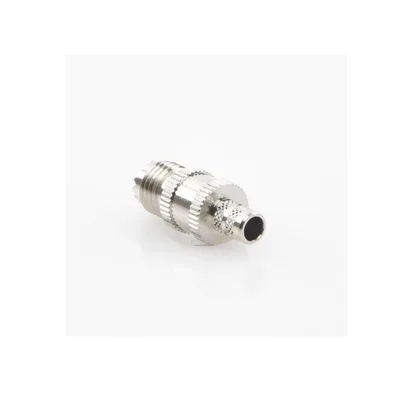

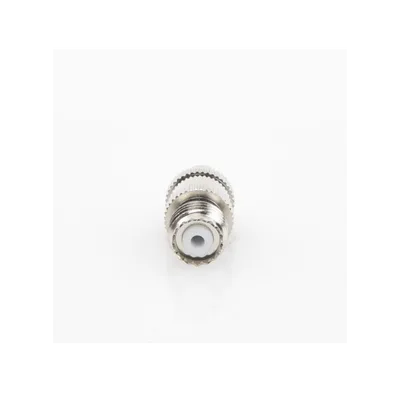

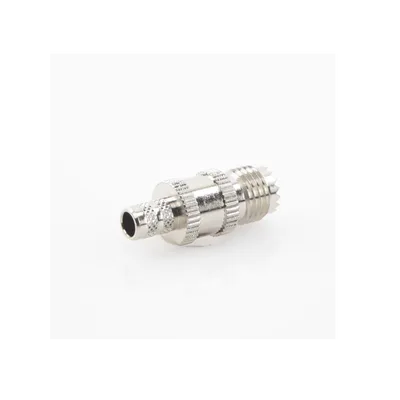

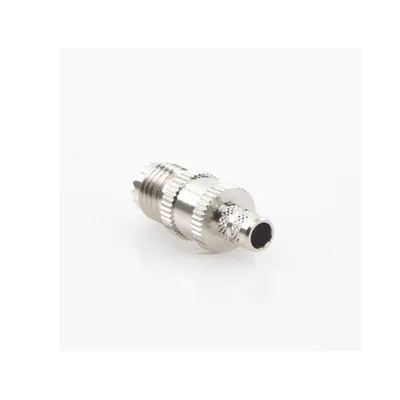

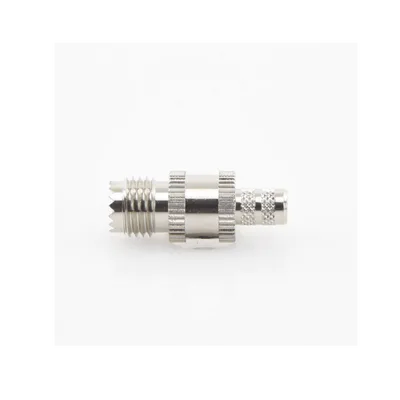

Conector Mini-UHF hembra en línea diseñado para terminación de cables coaxiales RG-8/X, LMR-240 y Belden 9258. Utiliza sistema de anillo plegable que permite ensamblaje mecánico sin requerir soldadura, reduciendo tiempo de instalación y eliminando variabilidad térmica en la unión. La construcción incorpora cuerpo de bronce con acabado de níquel para resistencia a ambientes corrosivos, contacto central plateado para minimizar pérdidas por resistencia de contacto, y aislante dieléctrico de teflón de alta pureza que garantiza estabilidad dieléctrica en aplicaciones de RF. El perfil compacto facilita su uso en gabinetes de equipos de telecomunicaciones, racks de radio y espacios con densidad de cableado elevada.
Características Generales
- • Conector Mini-UHF hembra en línea
- • Compatibilidad de cable: RG-8/X, LMR-240, Belden 9258
- • Modo de ensamble: anillo plegable (crimp)
- • Cuerpo: bronce niquelado
- • Contacto central: plateado
- • Aislante dieléctrico: teflón de alta pureza
- • Diseño compacto para espacios limitados
- • Herramientas recomendadas: CCT-03 (corte), CST-240 (preparación de cable), CST-240/195 (pinzas para plegar anillo), RFA-4005-20 (pinzas para plegar anillo)
Desempeño Eléctrico y Mecánico
- Tipo de conector: Mini-UHF hembra
- Configuración: en línea (inline)
- Método de terminación: anillo plegable
- Contacto central plateado: alta conductividad
- Aislante: teflón de alta pureza
Materiales y Construcción
- Cuerpo: bronce niquelado
- Acabado exterior: níquel anticorrosivo
- Contacto central: plata
- Dieléctrico: teflón
- Diseño: compacto para espacios limitados
Compatibilidad y Herramientas
- Cables compatibles: RG-8/X, LMR-240, Belden 9258
- Corte: CCT-03
- Preparación: CST-240
- Plegado de anillo: CST-240/195
- Plegado de anillo alternativo: RFA-4005-20
