Descripción

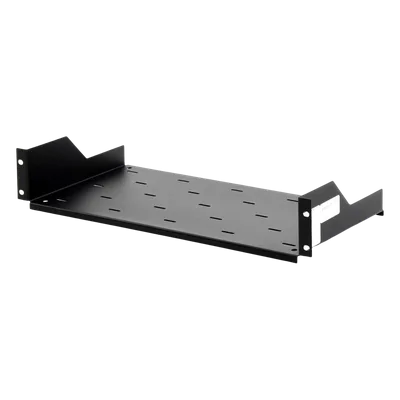

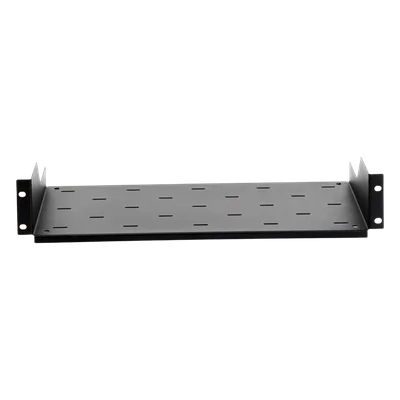

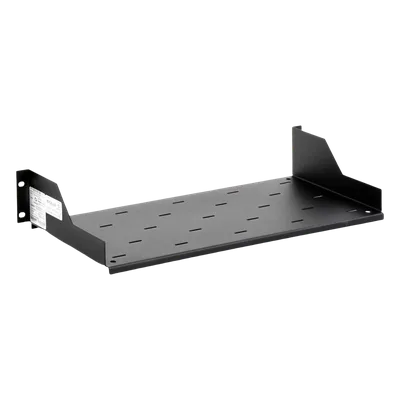

Charola para rack de 19 pulgadas con profundidad de 23 cm, diseñada para montaje de equipos de red y telecomunicaciones en instalaciones interiores. Fabricada en lámina de acero SAE 1008 calibre 18 con especificaciones estructurales de lámina calibre 16, proporcionando resistencia mecánica con límite elástico de 2.809e+08 N/m² y módulo elástico de 2.4e+11 N/m². La configuración de 2 unidades de rack permite la organización eficiente de dispositivos compactos con un peso máximo combinado de 10 kg. El diseño contempla desplazamiento máximo de 2.600 mm y deformación unitaria de 5.200e-04 bajo condiciones de carga nominal, con fuerzas de reacción de 94.0412 N y momento de reacción de 0.000342592 N.m.
Características Generales
- Compatibilidad: Rack estándar de 19 pulgadas
- Profundidad: 23 cm
- Calibre de lámina: 16
- Carga máxima sugerida: 10 kg
- Unidades rack: 2U
- Aplicación: Interior
Especificaciones del Material
- Material: SAE 1008 cal 18
- Límite elástico: 2.809e+08 N/m²
- Módulo elástico: 2.4e+11 N/m²
- Coeficiente de Poisson: 0.29
- Densidad: 7872 kg/m³
Desempeño Estructural
- Desplazamiento máximo: 2.600 mm
- Deformación unitaria: 5.200e-04
- Fuerza de reacción: 94.0412 N
- Momento de reacción: 0.000342592 N.m
- Tensión mínima: 1.385e+04 N/m²
- Tensión máxima: 1.872e+08 N/m²
Notas Importantes
- Los colores de los productos pueden cambiar para mejoras técnicas
- El peso declarado es de los equipos sin accesorios y sin embalaje
