Descripción
Cable fotovoltaico tipo H1Z2Z2-K diseñado para interconexión de paneles solares en instalaciones de media y gran escala. Conductor de cobre suave en cableado flexible que facilita el tendido en estructuras fotovoltaicas. Aislamiento y cubierta de polietileno de cadena cruzada (XLPE) que garantiza estabilidad dieléctrica y mecánica en condiciones de radiación UV y oscilaciones térmicas prolongadas. Clasificación libre de halógenos con baja opacidad de humos según normativa IEC, reduciendo riesgos en caso de combustión. Tensión nominal dual que permite compatibilidad con arreglos fotovoltaicos de hasta 1,800 Vcc, optimizando topologías de string con menor cantidad de conductores paralelos.
Características Generales
- • Tipo de cable: H1Z2Z2-K fotovoltaico, conductor de cobre
- • Sección: 6 mm² / Calibre: 10 AWG
- • Tensión máxima: 600/1,000 Vca; 1,800 Vcc
- • Aislamiento y cubierta: Polietileno de cadena cruzada (XLPE)
- • Rango térmico de operación: -20°C a 75°C
- • Color: Negro

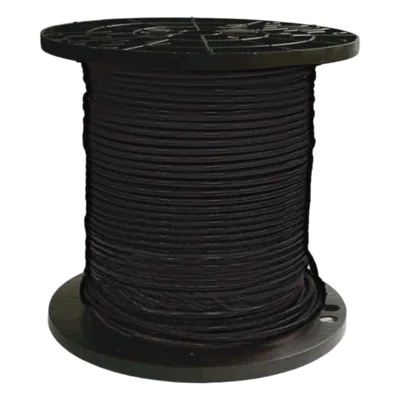

- • Presentación: Carrete de 500 m (1,640 ft)
- • Normas: IEC 60332-1-2, IEC 61332-1-2, IEC 60754
Desempeño Eléctrico
- Tensión nominal CA: 600/1,000 V
- Tensión máxima CC: 1,800 V
- Sección conductor: 6 mm²
- Calibre AWG: 10 AWG
- Material conductor: Cobre suave, cableado flexible
Físicas y Ambientales
- Diámetro exterior: 6.4 mm
- Peso: 8 kg/100 m (40 kg por carrete 500 m)
- Color: Negro
- Rango térmico: -20°C a 75°C
- Aislamiento: XLPE
- Cubierta: XLPE
Normas y Certificaciones
- IEC 60332-1-2: Resistencia propagación vertical de flama
- IEC 61332-1-2: Baja opacidad de humos
- IEC 60754: Libre de halógenos
