Descripción

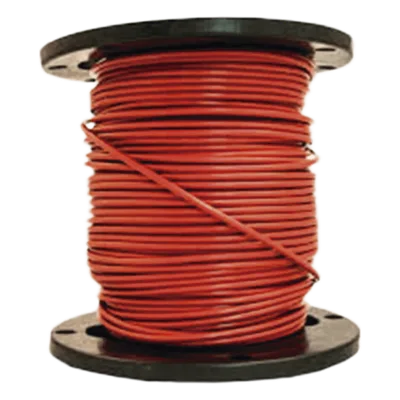

El cable fotovoltaico VIAKON FJ69/500 es un conductor tipo H1Z2Z2-K de 4 mm² (12 AWG) destinado a la interconexión de módulos, cadenas y arreglos solares en corriente directa. Su conductor de cobre suave en cableado flexible facilita el tendido en canalizaciones, charolas y estructuras de montaje con radios de curvatura reducidos. El aislamiento y la cubierta de polietileno termofijo de cadena cruzada (XLPE) aportan resistencia térmica y dieléctrica bajo servicio continuo. Soporta tensiones de operación de 0.6/1 kV en corriente alterna y hasta 1.8 kV en corriente directa, con un rango de temperatura de trabajo de -20 °C a 75 °C. Cumple con las normas IEC 60332-1-2, IEC 61332-1-2 e IEC 60754 en comportamiento al fuego y emisión de gases. Se suministra en carrete de 500 metros con cubierta exterior roja para identificación de polaridad.
Características Generales
- Tipo de cable: H1Z2Z2-K fotovoltaico
- Calibre: 4 mm² (12 AWG)
- Conductor: Cobre suave en cableado flexible, fabricado de 4 hasta 50 mm²
- Aislamiento: Polietileno termofijo de cadena cruzada (XLPE)
- Cubierta: Polietileno termofijo de cadena cruzada (XLPE)
- Tensión máxima de operación: 0.6/1 kV CA; 1.8 kV CC
- Temperatura operativa: -20 °C a 75 °C
- Temperatura del conductor: Hasta 120 °C
- Color externo: Rojo
- Diámetro exterior: 5.8 mm
- Normas: IEC 60332-1-2, IEC 61332-1-2 e IEC 60754
- Presentación: Carrete de 500 m (1640.4 ft)
- Peso total: 30 kg
Desempeño
- Tensión de operación: 0.6/1 kV CA
- Tensión de operación: 1.8 kV CC
- Temperatura operativa: -20 °C a 75 °C
- Temperatura del conductor: hasta 120 °C
- Normas: IEC 60332-1-2, IEC 61332-1-2, IEC 60754
Físicas y Eléctricas
- Sección: 4 mm² (12 AWG)
- Conductor: cobre suave flexible
- Aislamiento y cubierta: XLPE termofijo
- Diámetro exterior: 5.8 mm
- Color externo: rojo
- Peso total: 30 kg
Contenido del Paquete
- Carrete de cable fotovoltaico de 500 m (1640.4 ft)
- Cable tipo H1Z2Z2-K, 4 mm² (12 AWG)
- Cubierta exterior roja
