Descripción

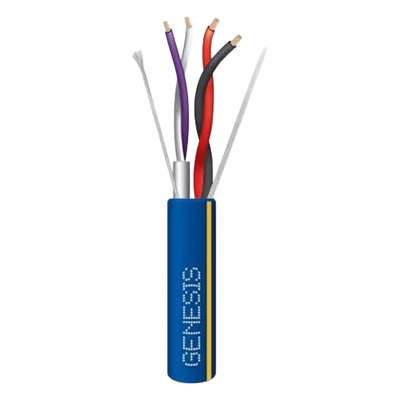

Cable de Control de Iluminación para Automatización
Este cable especializado está diseñado para aplicaciones de control de iluminación en entornos de automatización profesional. Integra dos pares de distintos calibres —un par de 18 AWG y un par de 22 AWG blindado— que permiten transmitir señales de control y alimentación en una sola instalación. El par blindado de 22 AWG minimiza la susceptibilidad a interferencias electromagnéticas, asegurando comunicación estable entre dispositivos de control. Los conductores de cobre sólido ofrecen baja resistencia y durabilidad en instalaciones permanentes. El aislamiento de PVC con codificación cromática dual facilita la identificación rápida de conductores durante instalación y mantenimiento.
- Par blindado 22 AWG para reducir interferencias
- Conductores de cobre sólido para mayor confiabilidad
- Aislamiento PVC con código de colores interno y externo
- Impedancia optimizada 124Ω (18 AWG) y 100Ω (22 AWG)
- Cumple estándares UL 1685, UL 444 y UL 13
- Temperatura de operación -20°C a 60°C
Configuración
Tipo: 2 pares (1×18 AWG + 1×22 AWG)
Calibre: 18 + 22 AWG
Conductor: Cobre sólido
Propiedades Eléctricas
Impedancia 18 AWG: 124 Ω
Impedancia 22 AWG: 100 Ω
Resistencia 18 AWG (305 m): 6.66 Ω
Resistencia 22 AWG (305 m): 16.9 Ω
Características Físicas
Longitud: 305 m (1000 pies)
Diámetro exterior: 7.39 mm
Color externo: Azul con línea amarilla
Colores internos: Rojo, negro, morado, blanco
Certificaciones y Ambiente
UL 1685: General purpose rated
UL 444: Communication cables, type C
UL 13: Power-limited circuit cables
Temperatura: -20°C a 60°C
