Descripción

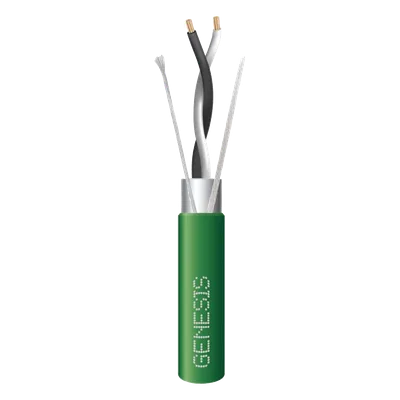

Este cable de comunicación EIA-485 está diseñado para la transmisión de datos de alta velocidad en aplicaciones de automatización de edificios, redes BACnet y otros sistemas de comunicación serial. Cuenta con un par de conductores sólidos de cobre calibre 22 AWG con aislamiento de PVC codificado por colores y una malla de blindaje trenzado que reduce la interferencia electromagnética. Su impedancia característica de 16.9 Ω en toda la bobina y su resistencia de 115 Ω a 100 m permiten enlaces consistentes en instalaciones con largos recorridos. La cubierta plenum verde cumple con NFPA 262 y CSA C22.2 No. 2556 (FT6), autorizando su uso en espacios de aire de retorno y ductos. Opera en un rango de temperatura de -20 °C a 75 °C y presenta un diámetro exterior de 4.21 mm.
Características generales
- Cable para transmisión de datos EIA-485 de alta velocidad.
- Aplicaciones en automatización de edificios y sistemas BACnet.
- 1 par de conductores sólidos de cobre calibre 22 AWG.
- Aislamiento de PVC con código de colores (conductores negro y blanco).
- Blindaje trenzado para reducir interferencias electromagnéticas.
- Cubierta plenum verde certificada NFPA 262 y CSA C22.2 No. 2556 (FT6).
- Impedancia 16.9 Ω en 305 m y resistencia 115 Ω a 100 m.
- Rango de temperatura de operación de -20 °C a 75 °C.
Desempeño
- Impedancia: 16.9 Ω en 305 m.
- Resistencia: 115 Ω a 100 m.
- Estándares: NFPA 262; CSA C22.2 No. 2556 (FT6).
- Temperatura de operación: -20 °C a 75 °C.
- Aplicaciones: EIA-485, BACnet, automatización de edificios.
Físicas / Eléctricas
- Tipo: cable (1 par).
- Calibre: 22 AWG.
- Conductores: cobre sólido.
- Aislamiento: PVC con código de colores.
- Colores internos: negro, blanco.
- Color externo: verde.
- Diámetro exterior: 4.21 mm.
- Blindaje: trenzado.
Contenido del paquete
- Bobina de cable de 305 m (1000 ft).
