Descripción

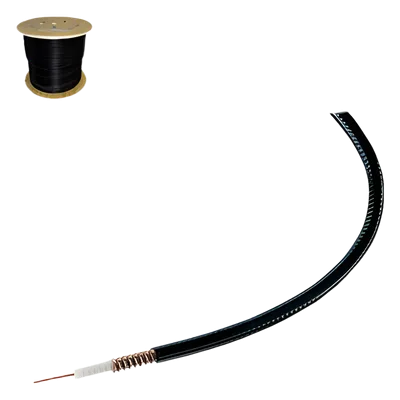

Este cable coaxial HELIAX de 1/4 de pulgada está diseñado para aplicaciones de telecomunicaciones profesionales que demandan máxima flexibilidad sin sacrificar rendimiento eléctrico. Su construcción con blindaje de cobre corrugado sólido garantiza cobertura del 100% y protección superior contra interferencias electromagnéticas. El diámetro exterior compacto de 7.4 mm facilita la instalación en espacios reducidos, mientras que su radio de curvatura mínimo de 25.4 mm permite rutear el cable alrededor de obstáculos con facilidad. Con una impedancia estandarizada de 50 ohmios y atenuación controlada de 3.93 dB a 450 MHz, resulta ideal para sistemas de radiofrecuencia, estaciones base celulares y distribución de señal en entornos industriales.
Características Principales
- Impedancia estándar de 50 ohmios para eficiencia RF
- Diámetro exterior de 7.4 mm, compacto y resistente
- Atenuación de solo 3.93 dB a 450 MHz
- Blindaje de cobre corrugado sólido con cobertura del 100%
- Peso ligero de 0.07 kg por metro
- Radio de curvatura mínimo de 25.4 mm para flexibilidad extrema
Especificaciones Técnicas
Eléctricas
| Impedancia | 50 Ω ±1 Ω |
| Factor de velocidad | 82% |
| Atenuación | 3.93 dB a 450 MHz (30 m) |
| Resistencia DC interna | 9.843 Ω/km |
| Resistencia DC externa | 6.562 Ω/km |
| Tensión de prueba | 1600 V |
| Capacidad | 79.4 pF/m |
| Inductancia | 0.061 µH/ft |
| Resistencia de aislamiento | 100000 MΩ·km |
Dimensiones
| Diámetro exterior | 7.4 mm |
| Diámetro conductor interno | 1.9 mm |
| Diámetro sobre dieléctrico | 4.83 mm |
| Diámetro sobre blindaje | 6.35 mm |
| Peso | 0.07 kg/m |
| Longitud del carrete | 305 m (1000 ft) |
Mecánicas
| Radio de curvatura mínimo | 25.4 mm |
| Tipo de blindaje | Cobre corrugado sólido |
| Cobertura de blindaje | 100% |
