Descripción

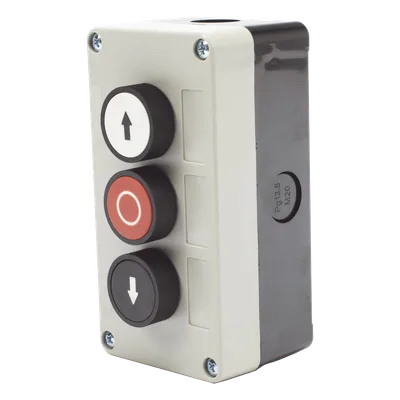

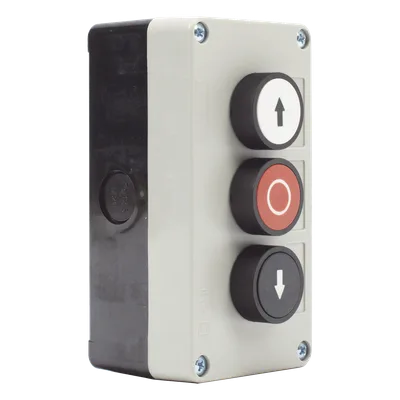

La botonera triple XBSSW02 es un dispositivo de control manual diseñado para la operación de barreras vehiculares, operadores de portón corredizo y operadores abatibles. Integra tres botones claramente diferenciados por función —stop, apertura y cierre— lo que permite al operador ejecutar maniobras de forma directa y sin ambigüedad. Su bloque de contactos ofrece configuración COM, NC/NO en el botón de stop y COM, NO en los botones de apertura y cierre, facilitando su integración con tableros de control y sistemas de automatización existentes. Soporta tensiones de hasta 24 VCC y utiliza terminales tipo tornillo que garantizan un ajuste mecánico firme del cableado. La construcción robusta y el grado de protección IP40 permiten su instalación en interiores y áreas protegidas, con un rango de operación de -20 a 50 °C.
Características Generales
- Botonera de tres funciones: stop, apertura y cierre
- Aplicación en operadores corredizos, operadores abatibles y barreras vehiculares
- Tensión soportada: ≤ 24 VCC
- Botón de stop con contactos COM, NC/NO
- Botones de apertura y cierre con contactos COM, NO
- Terminales tipo tornillo para conexiones seguras
- Grado de protección IP40
- Temperatura de operación: -20 a 50 °C
- Dimensiones: 67 x 133 x 49 mm
- Instalación mediante tornillos en la parte frontal del dispositivo
- Diseño compacto para fácil integración y construcción robusta para entornos exigentes
Especificaciones Eléctricas
- Tensión soportada: ≤ 24 VCC
- Botón de stop: COM, NC/NO
- Botones de apertura y cierre: COM, NO
- Terminales: tipo tornillo
Físicas y Ambientales
- Dimensiones: 67 x 133 x 49 mm
- Grado de protección: IP40
- Temperatura de operación: -20 a 50 °C
- Construcción robusta para entornos exigentes
Instalación y Aplicación
- Montaje con tornillos en la parte frontal del dispositivo
- Compatible con operadores corredizos
- Compatible con operadores abatibles
- Compatible con barreras vehiculares
- Diseño compacto para fácil integración
