Descripción

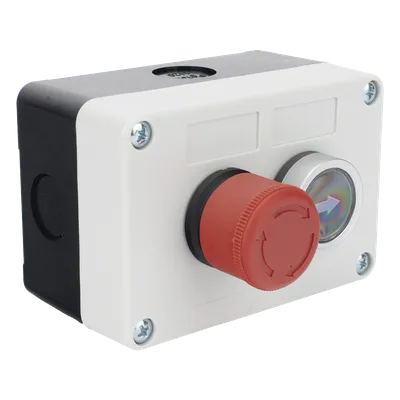

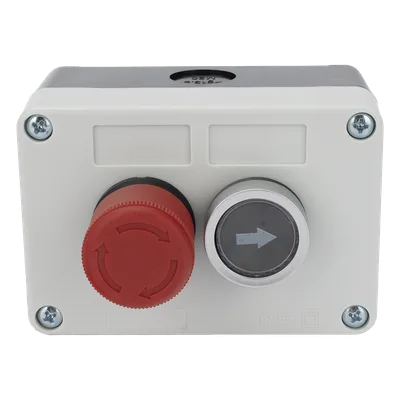

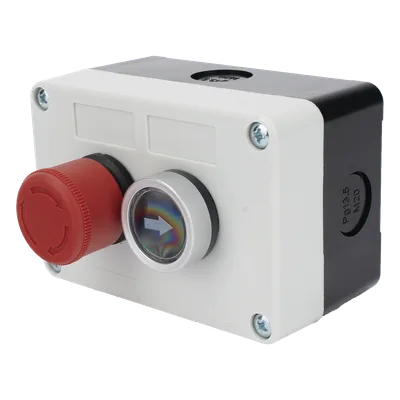

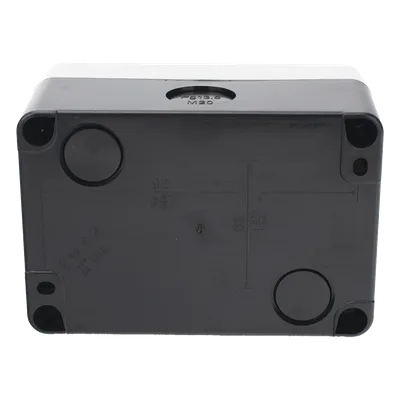

La botonera doble XBSSW23 es un dispositivo de control manual diseñado para la operación de barreras vehiculares, operadores de portón corredizo y abatible. Integra un botón de stop tipo enclavado con contactos COM, NC/NO y botones de apertura y cierre con contactos COM y NO, lo que permite detener la maniobra de forma segura y controlar el sentido de desplazamiento del operador. Su gabinete compacto de 106 x 72 x 58 mm con grado de protección IP40 está orientado a montaje en interiores, casetas de vigilancia o áreas de acceso controlado. La instalación se realiza mediante tornillos frontales, lo que simplifica el montaje y el mantenimiento del dispositivo. Soporta tensiones de hasta 24 VCD y opera de forma confiable en un rango de temperatura de -20 a 50 °C.
Características Generales
- Grado de protección: IP40
- Dimensiones: 106 x 72 x 58 mm
- Instalación rápida con tornillos frontales
- Botón de stop tipo enclavado con contactos COM, NC/NO
- Botones de apertura y cierre con contactos COM, NO
- Terminales tipo tornillo
- Tensión soportada: ≤24 VCD
- Temperatura de operación: -20 a 50 °C
- Aplicaciones: barreras vehiculares, operadores corredizos y abatibles
Desempeño y Control
- Botón de stop tipo enclavado
- Contactos del stop: COM, NC/NO
- Botones de apertura y cierre: COM, NO
- Tensión soportada: ≤24 VCD
- Terminales tipo tornillo
Físicas y Ambientales
- Dimensiones: 105 x 72 x 58 mm
- Grado de protección: IP40
- Temperatura de operación: -20 a 50 °C
- Montaje con tornillos frontales
- Botón negro con contacto NO
Aplicaciones
- Barreras vehiculares
- Operadores corredizos
- Operadores abatibles
- Control de acceso en casetas e interiores
