Descripción

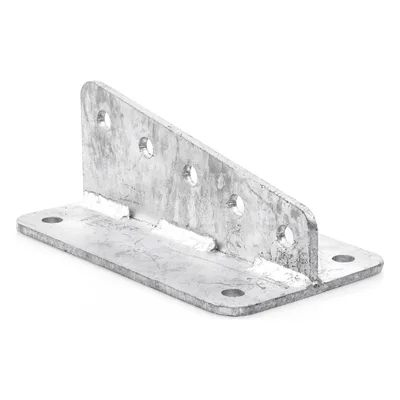

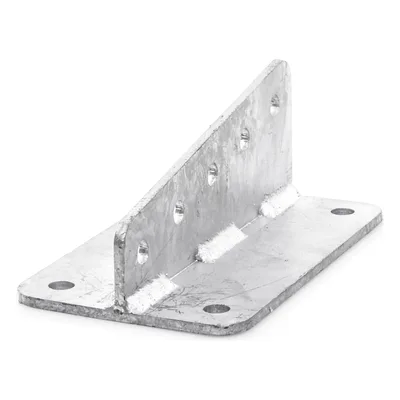

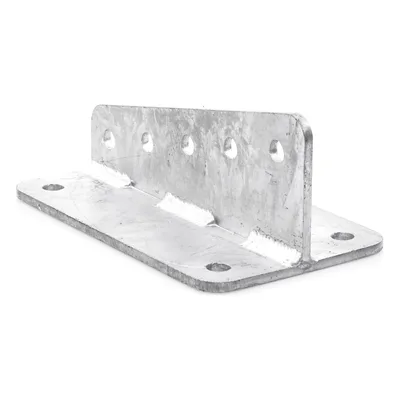

Ancla de placa diseñada para la fijación de mástiles livianos en instalaciones de equipos de telecomunicaciones y elevación sobre lozas de concreto. Fabricada en acero ASTM-36 de alta resistencia estructural con acabado galvanizado por inmersión en caliente que garantiza protección contra la corrosión en ambientes exteriores. La configuración de 5 perforaciones con 4 puntos de fijación permite distribuir eficientemente las cargas del mástil. Incluye tornillería grado máquina e inoxidable para montaje inmediato. Cumple con norma ISO 9000 en procesos de fabricación y control de calidad.
Características Generales
- Uso: Fijación de mástiles livianos tipo SLM
- Aplicación: Instalación de equipo de elevación en loza
- Acabado: Galvanizado por inmersión en caliente
- Peso: 0.85 kg
- Normas: ISO 9000
Especificaciones Técnicas
- Tipo de ancla: Placa con 5 perforaciones
- Puntos de fijación: 4 puntos
- Material: Acero ASTM-36
- Soldadura: Tipo GMAW, AWS E7018
- Tornillería: Grado máquina e inoxidable
- Tolerancias: ±5 cm o indicadas
Dimensiones
- Ancho total: 250 mm
- Altura: 108 mm
- Espesor: 25 mm
- Diámetro de perforaciones: 9/16′
- Distribución de perforaciones: 6 – 2′ @ 4′
- Distancia entre centros: 152 x 152 mm
Contenido del Paquete
- Ancla de placa SLMANG
- Tornillería grado máquina
- Tornillería inoxidable
- Kit de mástil para instalación
Notas Técnicas
Todas las medidas están en centímetros, excepto donde se indique. Tolerancia general: ±5 cm o según indicaciones específicas en plano. Verificar compatibilidad con mástil tipo SLM antes de instalación.
