Descripción
P10 Series modelo: P10-5UL1-C7-001
El amplificador de potencia P10 Series UHF es un equipo modular y de alta eficiencia espacial, diseñado para aplicaciones profesionales de radiofrecuencia en las bandas UHF de 403-450 MHz (UL). Con una potencia de salida de 100 Watts, este amplificador ofrece un rendimiento robusto y confiable para sistemas de comunicaciones críticos. Su diseño completamente modular permite una integración flexible en racks de 19 pulgadas, optimizando el espacio en instalaciones con múltiples equipos. El P10 Series incluye protección contra VSWR de carga, sobrecalentamiento y un sistema de enfriamiento por ventilador forzado sobre disipador de calor, garantizando una operación estable incluso en condiciones extremas de temperatura y humedad. Ideal para integradores y operadores que requieren alta potencia y fiabilidad en entornos de transmisión UHF.
Características Generales
- Rango de Frecuencia: 403-450 MHz (UL)
- Potencia de Salida: 100 Watts
- Potencia de Entrada:5-10W
- Conectores RF: Tipo 'N' hembra (entrada/salida)
- Impedancia: 50 Ohm
- Protección: VSWR de carga, sobrecalentamiento

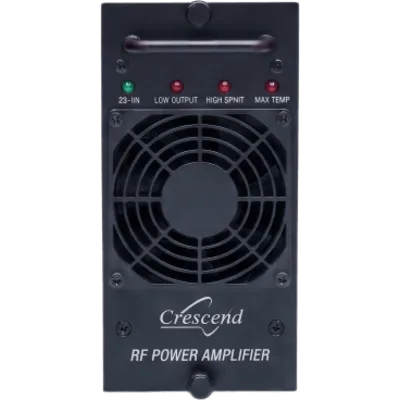

- Indicadores LED: DC encendido, baja salida, alto VSWR, alta temperatura
- Método de Enfriamiento: Ventilador forzado sobre disipador de calor (ventilador siempre encendido)
- Altitud Máxima: 10,000 ft (3,048 m)
- Potencia de Salida: 100 Watts
- Rango de Frecuencia: 403-450 MHz (UL), 450-512 MHz (UH)
- Impedancia: 50 Ohm
- Protección: VSWR de carga, sobrecalentamiento
- Indicadores LED: DC encendido, baja salida, alto VSWR, alta temperatura
*Notas: Cumple con requisitos FCC de espurias y armónicas.
- Alimentación: 13.8 VDC (nominal)
- Corriente DC: 21 A (nominal); 26 A (máximo)
- Conector DC: Bloque de terminales, tornillos #6-32
- Dimensiones: 7"H x 19"D x 3.4"W (17.8 cm x 48.3 cm x 8.6 cm)
- Peso: 10 lbs (4.5 kg) nominal
- Temp. Operación: -30°C a +60°C
- Temp. Almacenamiento: -40°C a +70°C
- Humedad: 80% a +40°C (sin condensación)
- Altitud: 10,000 ft (3,048 m) máximo
- Amplificador de potencia P10 Series UHF (modelo según configuración)
- Documentación técnica

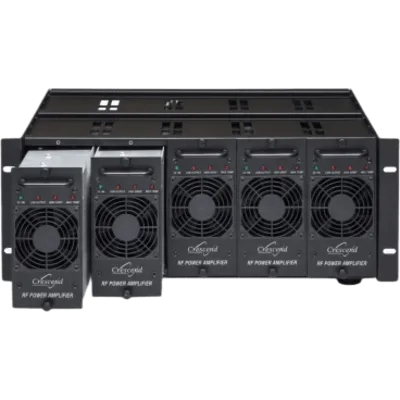

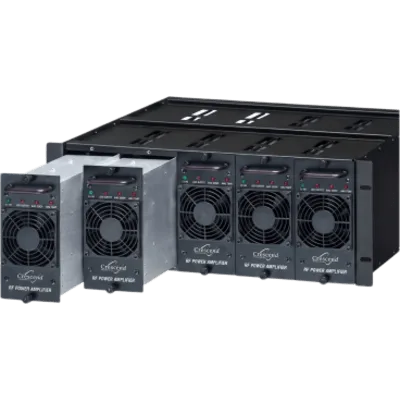

- Opcional: FPR-5 Rack
