Descripción

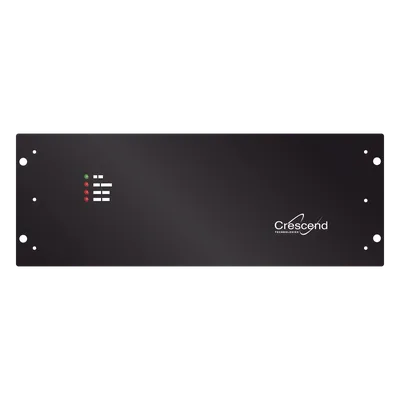

Amplificador de RF de ciclo continuo diseñado para operar en la banda VHF de 136-174 MHz, con potencia de salida ajustada en fábrica a 100W y entrada de 2-5W. Opera con alimentación de +13.8 VDC con consumo máximo de 23A, incorporando protección VSWR y sistema de enfriamiento activo por ventilador de aire forzado sobre el disipador térmico. Su diseño permite operación 100% continua sin interrupciones en rangos de temperatura extremos de -30°C a +60°C, con indicadores LED para monitoreo visual de estado operativo.
Características Principales
- Amplificación de RF en banda VHF 136-174 MHz (indicar frecuencia central)
- Potencia de salida: 100W ajustada en fábrica, entrada 2-5W
- Alimentación +13.8 VDC, consumo máximo 23A
- Impedancia 50Ω nominal en entrada y salida
- Protección VSWR con indicadores LED (encendido, salida baja, alto VSWR, temperatura)
- Terminal de alarma para estado de alarma remoto
- Conectores tipo N hembras para entrada y salida
- Enfriamiento activo por ventilador de aire forzado sobre disipador
- Cumplimiento con requerimientos de FCC en espurios y armónicos
- Rango de temperatura de operación: -30°C a +60°C
- Ciclo de servicio 100% continuo
Especificaciones Técnicas
RF y Potencia
Rango de frecuencia136-174 MHz
Potencia de entrada2-5 W
Potencia de salida100 W (ajustado fábrica)
Impedancia E/S50 Ω nominal
Espurios/armónicosCumple FCC
Alimentación y Consumo
Voltaje de operación+13.8 VDC
Consumo máximo23 A
Protección y Monitoreo
Protección VSWRSí
Indicadores LEDEncendido, salida baja, alto VSWR, temp
Alarma remotaTerminal de estado
Mecánico y Ambiental
Conectores E/STipo N hembras
EnfriamientoVentilador aire forzado
Ciclo de servicio100% continuo
Temperatura operación-30°C a +60°C
