Descripción

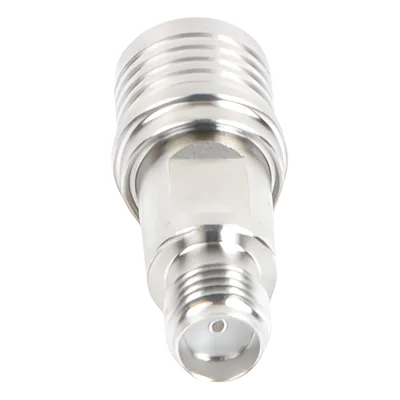

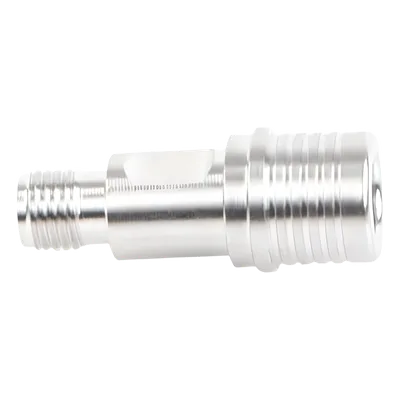

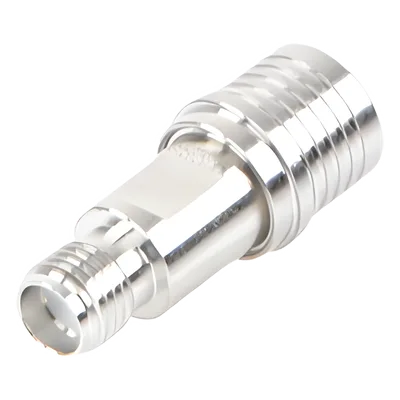

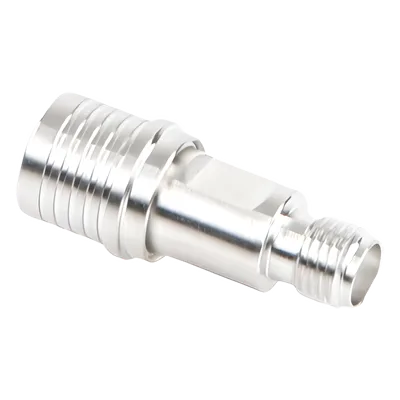

Adaptador en línea diseñado para interconectar sistemas de radiofrecuencia que requieren transición entre conectores QMA macho y SMA hembra. Opera en un rango de frecuencia continuo de 0 a 6 GHz con impedancia característica de 50 ohm, garantizando compatibilidad con equipos de telecomunicaciones, instrumentación de prueba y sistemas de distribución de señal RF. El diseño de bajo PIM (Passive Intermodulation) minimiza la generación de productos de intermodulación no deseados, crítico en aplicaciones de estaciones base celulares y sistemas de comunicación de alta densidad. La construcción con contacto central de oro y cuerpo de bronce blanco asegura estabilidad mecánica y eléctrica en condiciones de uso industrial continuo.
Características Generales
- • Conector A: QMA (Quick Mate) macho
- • Conector B: SMA hembra
- • Rango de frecuencia: 0 – 6 GHz
- • Impedancia: 50 ohm
- • VSWR máximo: 1.25
- • Cuerpo: Bronce blanco
- • Contacto central: Oro
- • Aislante dieléctrico: Teflón
Desempeño Eléctrico
- Rango de frecuencia: 0 – 6 GHz
- Impedancia: 50 ohm
- VSWR: < 1.25 máximo
Construcción Mecánica
- Conector A: QMA (Quick Mate) macho
- Conector B: SMA hembra
- Cuerpo: Bronce blanco
- Contacto central: Oro
- Aislante dieléctrico: Teflón
Contenido del Paquete
- 1 adaptador en línea QMA macho a SMA hembra
