Descripción

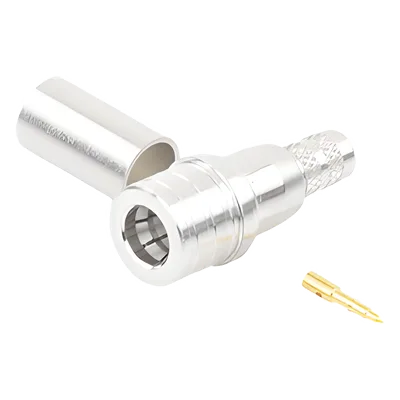

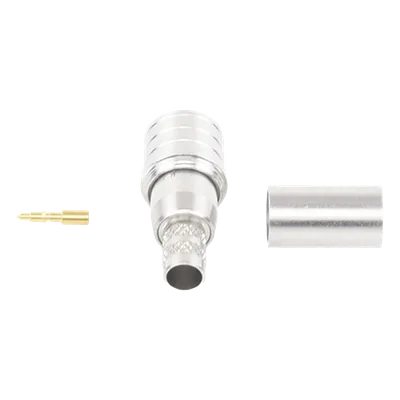

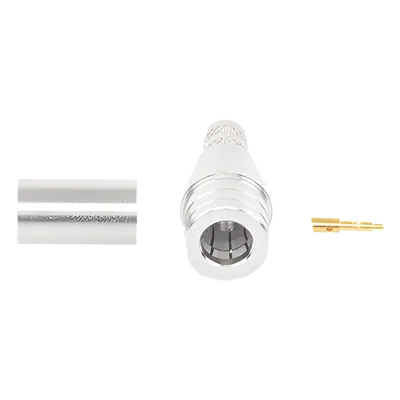

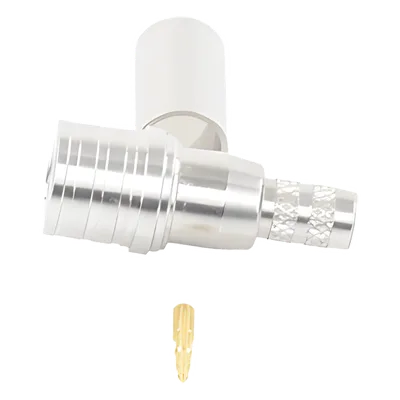

Conector coaxial QMA macho diseñado para aplicaciones de radiofrecuencia que requieren conexiones rápidas y seguras en infraestructuras de telecomunicaciones. El sistema de anillo plegable permite acoplamiento manual sin herramientas, reduciendo el tiempo de instalación en campo. La construcción con contacto central en oro y dieléctrico de teflón garantiza estabilidad eléctrica en el rango de 0 a 6 GHz con impedancia característica de 50 ohm. Soporta voltajes de trabajo hasta 335 VRMS, siendo adecuado para sistemas de comunicación inalámbrica, redes de datos y equipos de prueba RF.
Características Generales
- • Tipo de conector: QMA (Quick Mate) macho
- • Cables compatibles: RG-8/X, Belden 9258, LMR-240
- • Modo de ensamble: Anillo plegable y pin soldable
- • Impedancia: 50 ohm
- • Rango de frecuencia: 0 – 6 GHz
- • Voltaje de trabajo: hasta 335 VRMS
- • Cuerpo: Bronce blanco
- • Contacto central: Oro
- • Aislante dieléctrico: Teflón
Desempeño Eléctrico
Impedancia: 50 ohm
Rango de frecuencia: 0 – 6 GHz
Voltaje de trabajo: 335 VRMS
Construcción Mecánica
Cuerpo: Bronce blanco
Contacto central: Oro
Aislante dieléctrico: Teflón
Modo de ensamble: Anillo plegable y pin soldable
Compatibilidad
Cables compatibles: RG-8/X, Belden 9258, LMR-240
Tipo de conector: QMA (Quick Mate) macho
