Descripción

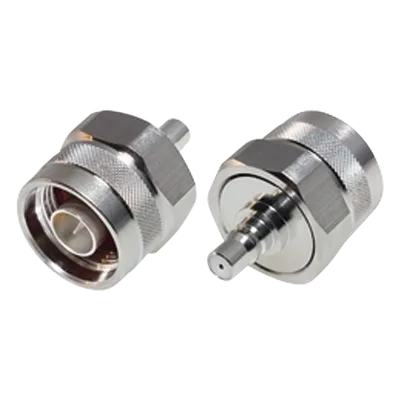

Adaptador de interserie de bajo PIM diseñado para conexiones entre conectores N macho y QMA hembra en sistemas de comunicación RF. Opera en un rango de frecuencia de 0 a 6 GHz con impedancia de 50 ohm y VSWR máximo de 1.25, garantizando transmisión de señal con mínima reflexión. La construcción emplea bronce blanco en el cuerpo, contacto central de oro y aislante de teflón (PTFE), materiales seleccionados para estabilidad térmica y eléctrica en condiciones de operación exigentes. El diseño QMA permite acoplamiento rápido sin herramientas, reduciendo tiempos de instalación y mantenimiento en infraestructuras de telecomunicaciones.
Características Generales
- • Adaptador de bajo PIM para interferencia mínima en sistemas sensibles
- • Conexión interserie N macho a QMA hembra con acoplamiento rápido
- • Rango de frecuencia: 0 – 6 GHz
- • Impedancia: 50 ohm
- • VSWR: ≤ 1.25
- • Resistencia de aislamiento: 5k MΩ (mínimo)
- • Ciclos de acoplamiento: > 1000
- • Temperatura de operación: -65°C a 165°C
- • 3er orden IM: ≤ -155 dBc @ 1900 MHz
- • Cumple con estándares industriales de RF y RoHS
Desempeño Eléctrico
- Rango de frecuencia: 0 – 6 GHz
- Impedancia: 50 ohm
- VSWR: ≤ 1.25
- Resistencia de aislamiento: 5k MΩ (mínimo)
- 3er orden IM: ≤ -155 dBc @ 1900 MHz
Físicas, Mecánicas y Materiales
- Cuerpo: Bronce blanco
- Contacto central: Oro
- Aislante dieléctrico: Teflón (PTFE)
- Gasket: Caucho
- Anillo retenedor: Bronce fosforoso con terminado bronce blanco
- Longitud: 1.098′ (27.90 mm)
- Ancho: 0.787′ (19.99 mm)
- Diámetro hexagonal: 0.670′ (17.01 mm)
- Ciclos de acoplamiento: > 1000
- Temperatura de operación: -65°C a 165°C
Compatibilidad y Aplicaciones
- Conector A: N macho
- Conector B: QMA hembra
- Compatible con estándares industriales de RF
- Cumple con RoHS
- Aplicaciones: Sistemas de comunicación
