Descripción

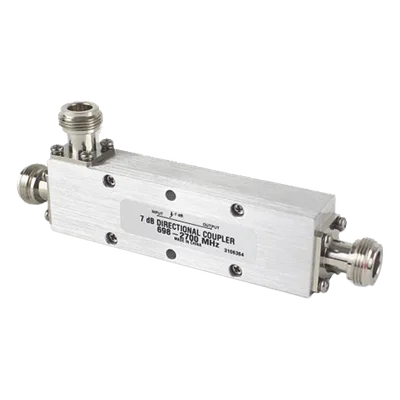

Los acopladores direccionales de la serie CK-50N emplean un diseño de microstrip de cuarto de onda multisección optimizado para instalaciones en interiores. Su arquitectura con uniones de soldadura mínimas y dieléctrico de aire reduce drásticamente la pérdida por disipación mientras mejora la confiabilidad a largo plazo en operación continua. El rango espectral de 694 a 2700 MHz permite integración directa con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas sin necesidad de equipos adicionales por banda. Estas unidades extraen una fracción controlada de señal entre 5 y 20 dB con reflexiones mínimas, funcionando también como divisores de potencia cuando la configuración del sistema lo requiere.
Características principales
- Acoplamiento de 7 dB ±0.8 dB con pérdidas de inserción mínimas
- Rango de frecuencia 694-2700 MHz para todas las bandas inalámbricas comerciales
- Potencia promedio de 50 W con disipación térmica reducida
- Conectores tipo N hembra con triple protección IP64
- Diseño microstrip de cuarto de onda multisección
- Directividad mínima de 19 dB y bajo VSWR
- Uniones de soldadura mínimas para mayor confiabilidad
- Dieléctrico de aire para optimización térmica
- Operación como divisor de potencia según configuración
Especificaciones técnicas
Acoplamiento
7 dB ±0.8 dB
Rango de frecuencia
694 – 2700 MHz
Potencia promedio
50 W
Conectores
Tipo N hembra
Protección ambiental
IP64 (triple protección)
Directividad mínima
19 dB
Tecnología
Microstrip cuarto de onda multisección
Dieléctrico
Aire
Aplicaciones típicas
Antenas multibanda, cable con fugas, estaciones base
Entorno de operación
Interiores
