Descripción

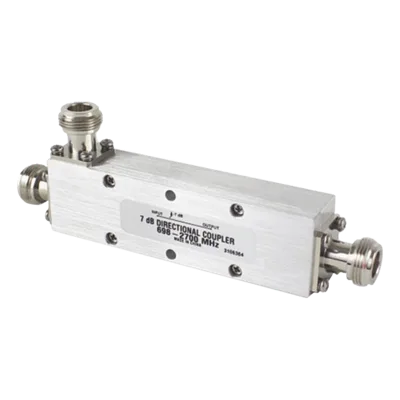

Acoplador direccional de microstrip de cuarto de onda multisección diseñado para aplicaciones en interiores que cubre todas las bandas inalámbricas de 694 a 2700 MHz. Las unidades acoplan una fracción definida de señal con reflexiones y pérdidas mínimas, permitiendo su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Gracias a sus uniones de soldadura mínimas y dieléctrico de aire, la pérdida por disipación se ha reducido significativamente mejorando la confiabilidad operativa. Este acoplador también puede funcionar como divisor desigual o tapper, especificado por la relación de potencia entre sus salidas.
Características Principales
- Rango de frecuencia 694-2700 MHz para múltiples bandas celulares
- Acoplamiento de 13 dB ±0.9 dB con excelente estabilidad
- Pérdida por inserción mínima de 0.21 dB
- Potencia promedio de 50W para alta resistencia operativa
- Conectores tipo N hembra duraderos y de bajo VSWR
- Protección IP64 con triple sello contra polvo y salpicaduras
Especificaciones Técnicas
Rango de Frecuencia
694 – 2700 MHz
Acoplamiento
13 dB ±0.9 dB
Pérdida por Inserción
0.21 dB (mínima)
Potencia Promedio
50 W
Conectores
Tipo N (hembra)
Grado de Protección
IP64 (triple protección)
Tecnología
Microstrip cuarto de onda multisección
Aplicación
Interiores / Estaciones base / DAS
Función Adicional
Divisor desigual / Tapper
