Descripción

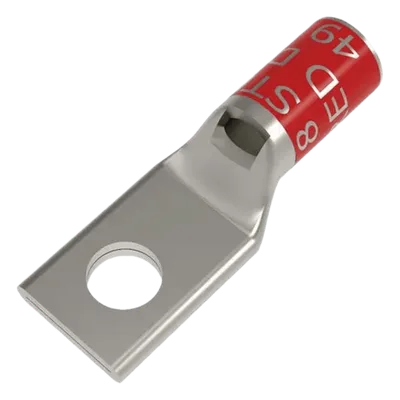

Zapata terminal de compresión con cañón corto diseñada para aplicaciones en instalaciones eléctricas de media tensión. Fabricada en cobre con revestimiento electrolítico de estaño que proporciona resistencia superior a la corrosión y optimiza la conductividad eléctrica. Su configuración de barril estándar permite la terminación segura de conductores sólidos de 8 a 6 AWG mediante herramientas de compresión convencionales. El diseño compacto de cañón corto, con longitud total de 1.5 in (38 mm), facilita la instalación en espacios con restricciones de espacio mientras mantiene capacidad nominal de 35 kV.
Características Principales
- Material base de cobre con revestimiento electrolítico de estaño
- Voltaje máximo de operación: 35 kV
- Diseño de cañón corto para acceso en espacios reducidos
- Conector tipo barril estándar para compresión mecánica
- Compatible con conductores sólidos calibre 8 a 6 AWG
- Cumplimiento con directiva RoHS de la Unión Europea
Especificaciones Técnicas
Tipo de Conector
Barril estándar
Material
Cobre con revestimiento de estaño
Voltaje Máximo
35 kV
Tamaño de Conductor
8 – 6 AWG (sólido)
Tamaño de Tornillo
3/8 in
Número de Orificios
1 (estándar)
Tamaño de Orificio
0.41 in (10.4 mm)
Longitud Total
1.5 in (38 mm) / 1.51 in
Diámetro Exterior
0.27 in
Ancho de Almohadilla
0.58 in
Longitud de Tira
7/16 in
Dimensión Z
0.42 in
Cumplimiento RoHS EU
Sí
