Descripción

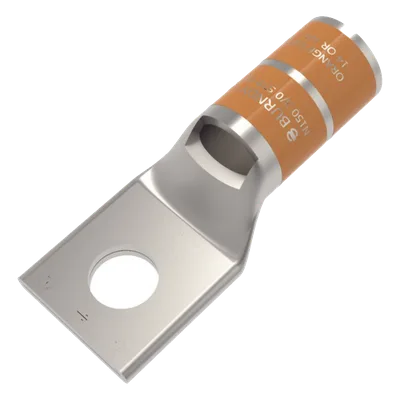

Esta zapata terminal de compresión con barril corto está diseñada para aplicaciones de terminación de cable en instalaciones eléctricas de media tensión. Fabricada en cobre con revestimiento de estaño, ofrece excelente conductividad eléctrica y resistencia a la corrosión. Su diseño compacto de barril corto permite su uso en espacios con restricciones de longitud, mientras que su lengueta recta con orificio estándar único facilita la conexión directa a equipos con tornillos de 1/2 pulgada. Soporta voltajes de operación hasta 35 kV, siendo ideal para subestaciones, transformadores y equipos de distribución de energía.
Características Principales
- Conector de barril corto estándar para instalaciones con limitación de espacio
- Material de cobre con revestimiento de estaño para mayor durabilidad
- Tamaño de tornillo 1/2 pulgada con orificio estándar único
- Tamaño de conductor 3/0 AWG, tipo cobre
- Voltaje de operación hasta 35 kV
- Lengueta recta para conexión directa sin ángulación
- Cumple con directiva RoHS EU
Especificaciones Técnicas
Aplicación
Terminal de cable
Tipo de Conector
Barril estándar (corto)
Material
Cobre con revestimiento de estaño
Color
Negro
Tamaño de Conductor
3/0 AWG (cobre)
Rango de Voltaje
Hasta 35 kV
Tamaño de Tornillo
1/2 in (0.5 in / 12.7 mm)
Número de Orificios
1 (estándar)
Tamaño de Orificio
0.53 in (13.5 mm)
Longitud Total
65 mm (2.54 in)
Longitud B (Barril)
1 in (25.4 mm)
Ancho de Almohadilla
0.91 in (23.1 mm)
Longitud de Tira
1 1/16 in (27 mm)
Ángulo de Lengueta
Recto (0°)
Cumplimiento RoHS EU
Sí
