Descripción

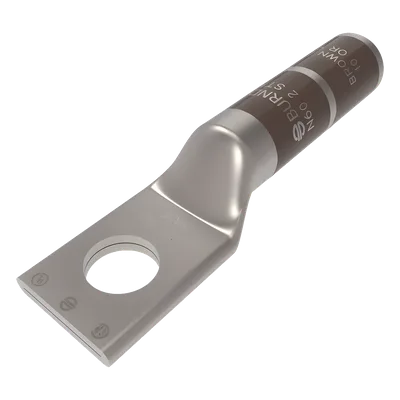

Zapata terminal de cañón largo diseñada para terminación de cables de calibre 2 AWG en aplicaciones industriales de alta tensión. Fabricada en cobre con acabado estañado que proporciona resistencia a la corrosión en entornos agresivos. El diseño de barril largo de 1.25 in maximiza el área de compresión con el conductor, reduciendo la resistencia de contacto y mejorando la retención mecánica. Compatible con tornillería 5/16 in galvanizada mediante orificio estándar de 0.38 in (9.65 mm). Almohadilla de 0.60 in de ancho distribuye la carga mecánica de forma uniforme. Codificación por color marrón facilita la identificación en tableros con múltiples calibres. Aprobada para operación hasta 35 000 V en sistemas de distribución y equipos de potencia.
Características Generales
- Aplicación: Terminación de cables
- Tipo de conector: Barril largo
- Material: Cobre
- Terminación: Estañado
- Galvanizado: Sí
- Código de color: Marrón
- Voltaje máximo: 35 000 V
- Tamaño de conductor: 2 AWG
- Tipo de conductor: Cobre
- Número de orificios: 1
- Tipo de orificio: Estándar
- Tamaño del tornillo: 5/16 in (0.3125 in)
Desempeño Eléctrico
- Voltaje máximo: 35 000 V
- Calibre de conductor: 2 AWG
- Material conductor: Cobre
- Tipo de terminación: Estañado
Dimensiones Mecánicas
- Longitud total: 58 mm / 2.29 in
- Longitud de barril: 1.25 in
- Longitud de tira: 1 5/16 in
- Diámetro exterior: 0.42 in
- Ancho de almohadilla: 0.60 in
- Dimensión Z: 0.36 in
- Tamaño de orificio: 0.38 in (9.65 mm)
- Tamaño de tornillo: 5/16 in (0.3125 in)
Identificación y Acabado
- Código de color: Marrón
- Galvanizado: Sí
- Tipo de orificio: Estándar
