Descripción

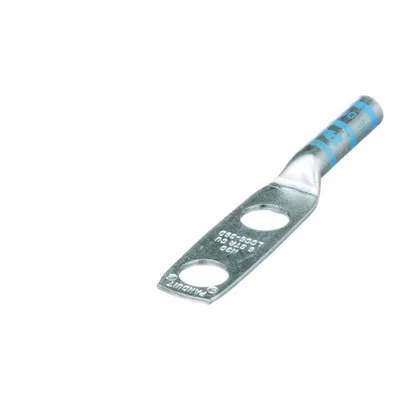

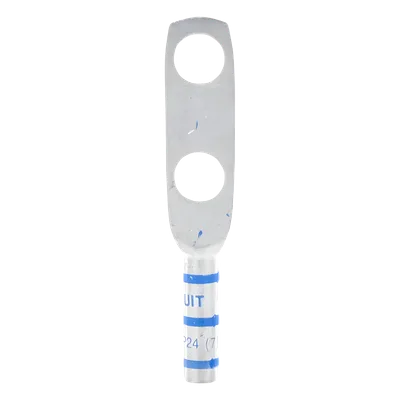

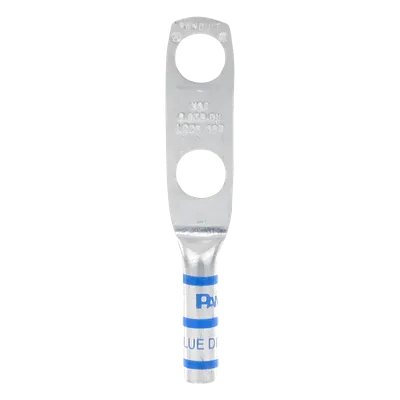

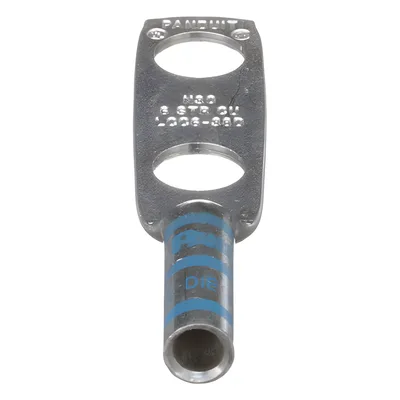

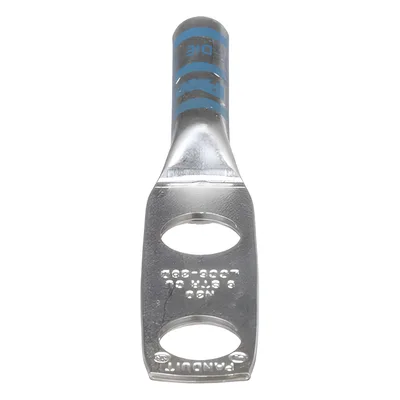

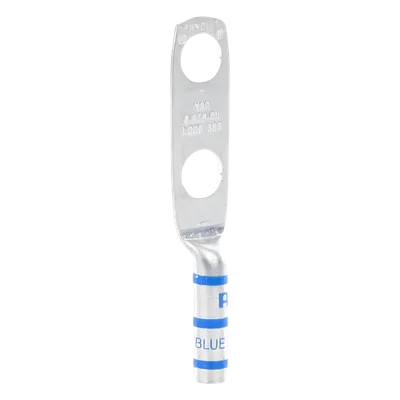

Zapata de compresión de cobre estañado diseñada para conductores de calibre 6 AWG. Incorpora doble barreno para tornillo prisionero de 3/8′ con espaciado de orificio de 25.4 mm (1′), compatible con configuraciones de montaje estándar en equipos de distribución y tableros eléctricos. El acabado estañado proporciona resistencia a la corrosión en ambientes industriales, mientras que la mirilla de inspección permite verificar visualmente la calidad de la compresión durante la instalación. La entrada biselada del tambor facilita la inserción del conductor y reduce el riesgo de daño en los hilos. Certificada bajo estándares C22.2 N.º 65-13 y 486A-486B, con capacidad para operar hasta 90°C y 35 kV.
Características Generales
- Tipo de producto: Zapata de compresión
- Material: Cobre estañado
- Conector: Doble barreno para tornillo prisionero de 3/8′ (9.5 mm)
- Color: Azul
- Estándares: C22.2 N.º 65-13, 486A-486B
- Archivo N.º: E52164
- Tamaño de conductor: 6 AWG
- Espaciado de orificio: 1′ (25.4 mm)
- Temperatura: 90°C
- Tensión máxima: 35 kV
- Acabado: Estañado para inhibir la corrosión
- Tipo de tambor: Estándar con mirilla de inspección
- Entrada del tambor: Biselado
- Tipo de lengüeta: Estándar
- Ángulo de lengüeta: Recto
Dimensiones
- Largo total: 2.83′ (71.9 mm)
- Ancho de lengüeta: 0.62′ (15.7 mm)
- Grosor de lengüeta: 0.06′ (1.5 mm)
- Largo de tambor: 0.81′ (20.6 mm)
- Longitud de la banda del cable: 7/8′ (22.2 mm)
Eléctricas y Ambientales
- Temperatura de operación: 90°C
- Tensión máxima: 35 kV
- Calibre de conductor: 6 AWG
- Acabado estañado anticorrosión
Contenido del Paquete
- 1 pieza de zapata de compresión LCC6-38D-L
