Descripción

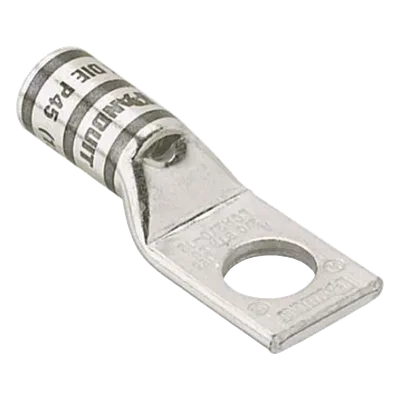

Zapata de compresión diseñada para conductores de cobre trenzado de calibre 4/0 AWG, con tornillo prisionero de 5/16 pulgadas para instalaciones eléctricas de media tensión. Fabricada con tubo de cobre sin costura de alta conductividad y recubrimiento de estaño electrodepositado que proporciona protección contra la corrosión y extiende la vida útil del componente. Incluye ventana de inspección que permite la verificación visual del posicionamiento correcto del conductor antes y después de la compresión. Certificada UL para operación en aplicaciones hasta 35 kV y temperaturas de hasta 90°C.
Características principales
- Ventana de inspección para verificación visual del conductor
- Recubrimiento de estaño electrodepositado para mayor durabilidad
- Compatible con conductores trenzados clase B y clase C
- Tubo de cobre sin costura de alta conductividad
- Listado UL para aplicaciones de media tensión hasta 35 kV
- Código de color púrpura para identificación rápida
Especificaciones técnicas
Material
Cobre de alta conductividad
Construcción
Tubo de cobre sin costura
Recubrimiento
Estaño electrodepositado
Calibre del conductor
4/0 AWG
Tipo de conductor
Cobre trenzado; Clase B: compacto, comprimido o concéntrico; Clase C: concéntrico
Longitud de pelado
1-1/4 pulgadas (31.75 mm)
Tornillo prisionero
5/16 pulgadas
Temperatura de operación
90°C
Certificación UL
Listado para aplicaciones hasta 35 kV
Certificación C.S.A.
Certificado
Identificación por color
Púrpura
Identificación visual
Ventana de inspección
