Descripción

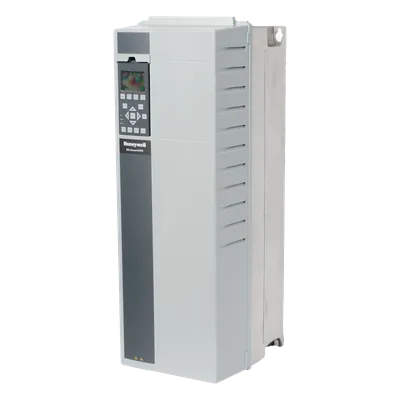

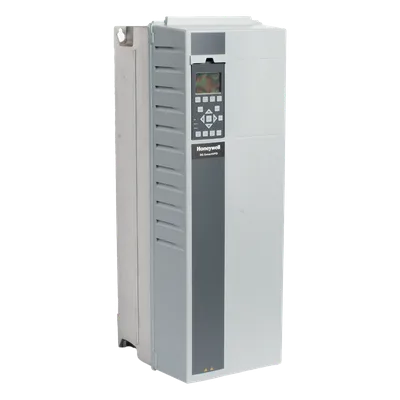

Variador de frecuencia trifásico de tercera generación de la línea SmartVFD, diseñado específicamente para aplicaciones HVAC. Opera a 460 Vac con potencia de 30 HP, controlando con precisión motores de inducción, de imán permanente y de reluctancia síncrona en sistemas de bombas, ventiladores y compresores. Su gabinete NEMA 1/IP21 y teclado gráfico con asistente SmartStart simplifican la instalación y puesta en marcha. Incluye comunicación integrada BACnet, Modbus, FLN y N2 vía RS-485, además de puerto USB tipo B para programación y diagnóstico. Ofrece protecciones contra sobretensión, subtensión, falla a tierra, sobrecorriente y sobretemperatura para operación confiable en entornos profesionales.
Características Generales
- Alimentación: 380 a 460 Vac ±10%
- Potencia: 30 HP
- Corriente nominal de salida: 40 A
- Frecuencia de salida ajustable: 0 a 590 Hz
- Rampas de aceleración/desaceleración: 1 a 3600 s
- Gabinete: NEMA 1 / IP21
- Teclado gráfico con asistente de puesta en marcha SmartStart
- Comunicación: BACnet, Modbus, FLN y N2 vía RS-485
- Puerto USB tipo B
- Protecciones: sobretensión, subtensión, falla a tierra, sobrecorriente, sobretemperatura
- Motores compatibles: inducción, imán permanente, reluctancia síncrona
Desempeño
- Potencia: 30 HP
- Voltaje: 380-460 Vac ±10%
- Corriente nominal de salida: 40 A
- Frecuencia de salida: 0-590 Hz
- Rampas: 1-3600 s
- Motores: inducción, imán permanente, reluctancia síncrona
Físicas / Eléctricas
- Gabinete: NEMA 1 / IP21
- Teclado gráfico integrado
- Protección contra sobretensión y subtensión
- Protección contra falla a tierra
- Protección contra sobrecorriente
- Protección contra sobretemperatura
Conectividad
- BACnet integrado
- Modbus integrado
- FLN vía RS-485
- N2 vía RS-485
- Puerto USB tipo B
