Descripción

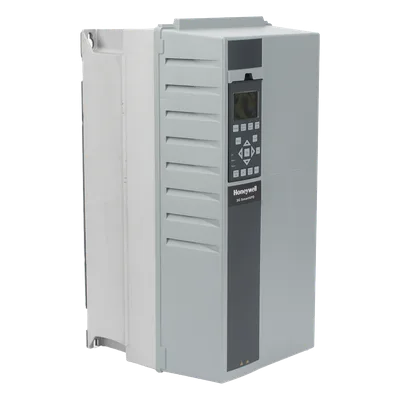

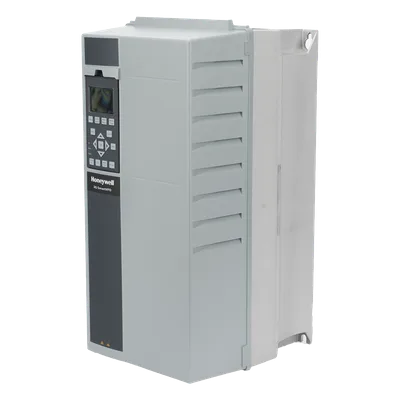

Variador de frecuencia trifásico de tercera generación de la línea SmartVFD, diseñado específicamente para aplicaciones HVAC. Opera a 460 Vac con potencia de 15 HP, controlando con precisión motores de inducción, de imán permanente y de reluctancia síncrona en sistemas de bombas, ventiladores y compresores. Incorpora gabinete NEMA 1/IP21 y teclado gráfico con asistente SmartStart para facilitar la configuración inicial. Ofrece comunicación integrada BACnet, Modbus, FLN y N2 mediante RS-485, además de puerto USB tipo B para conectividad y diagnóstico. Incluye protecciones contra sobretensión, subtensión, falla a tierra, sobrecorriente y sobretemperatura para operación continua confiable.
Características Generales
- Tercera generación de la línea SmartVFD para HVAC
- Control de bombas, ventiladores y compresores trifásicos
- Alimentación: 380 a 460 Vac ±10%
- Corriente nominal de salida: 21 A
- Frecuencia de salida ajustable: 0 a 590 Hz
- Rampas de aceleración/desaceleración: 1 a 3600 s
- Gabinete NEMA 1 / IP21
- Teclado gráfico con asistente de puesta en marcha SmartStart
- Comunicación BACnet, Modbus, FLN y N2 vía RS-485
- Puerto USB tipo B integrado
- Protecciones contra sobretensión, subtensión, falla a tierra, sobrecorriente y sobretemperatura
Desempeño
- Potencia: 15 HP
- Voltaje de entrada: 380 a 460 Vac ±10%
- Corriente nominal de salida: 21 A
- Frecuencia de salida: 0 a 590 Hz
- Rampas: 1 a 3600 s
- Motores compatibles: inducción, imán permanente, reluctancia síncrona
Físicas y Eléctricas
- Gabinete: NEMA 1 / IP21
- Interfaz: Teclado gráfico con SmartStart
- Comunicación: BACnet, Modbus, FLN, N2 (RS-485)
- Puerto: USB tipo B
- Protecciones: sobretensión, subtensión, falla a tierra, sobrecorriente, sobretemperatura

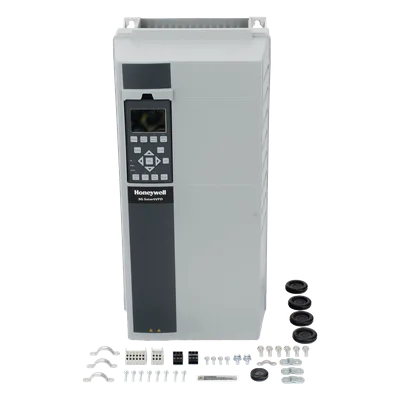

Contenido del Paquete
- Variador de frecuencia HVFD3D3C0150G100C
- Teclado gráfico integrado
