Descripción

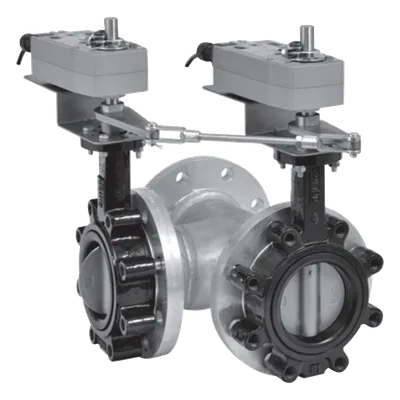

La válvula VR4J7UPBH/M de Honeywell BMS es una válvula mariposa de asiento resiliente y 3 vías, con actuador modulante integrado, empleada en sistemas HVAC para mezclar o desviar agua caliente, fría o de condensados dentro de circuitos hidráulicos. El actuador recibe una señal analógica que regula el flujo de forma proporcional, sin necesidad de retorno por resorte. Se instala en tuberías de 4 pulgadas mediante conexión embridada y está pensada para aplicaciones comerciales e industriales de climatización con agua o soluciones de glicol.
Características principales
- Válvula mariposa de asiento resiliente y 3 vías, para mezcla o desvío de flujo
- Conexión por brida de 4 pulgadas (DN100), clasificación ANSI 125/150
- Actuador modulante integrado sin resorte de retorno, señal 0(2)-10 Vdc
- Alimentación de 24-240 Vac o 24-125 Vdc, con retroalimentación analógica
- Cierre hermético (bubble-tight) con hasta 200 psid de diferencial
- Disco de acero inoxidable 304, vástago de acero inoxidable, cuerpo de hierro dúctil
- Para agua caliente, fría o de condensados con hasta 60% de glicol, flujo bidireccional
Especificaciones técnicas
TIPOVálvula mariposa de 3 vías, asiento resiliente
CONEXIÓNBrida de 4′ (DN100), ANSI 125/150
ACTUADORModulante, sin resorte de retorno
SEÑAL DE CONTROL0(2)-10 Vdc con retroalimentación analógica
ALIMENTACIÓN24-240 Vac o 24-125 Vdc
CIERRE HERMÉTICOHasta 200 psid de diferencial
MATERIALESDisco de acero inoxidable 304, cuerpo de hierro dúctil
APLICACIÓNAgua caliente/fría/condensados con hasta 60% de glicol
