Descripción

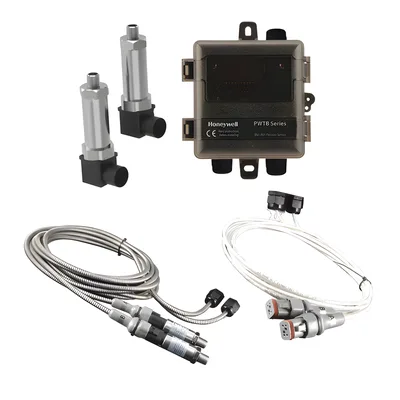

Transmisor de presión diferencial líquido/líquido diseñado para medición y control de presión diferencial en aplicaciones de bombas, caídas de presión en chiller/boiler y sistemas de agua fría/caliente (CW/HW). Equipado con sensor de galga de silicio micromaquinado calificado hasta 250 PSIG (1724 kPa), ofrece precisión menor a ±0.25% BFSL. Permite configuración de rango mediante switches DIP y selección de salida analógica según los requerimientos del sistema de control. El cable de conexión al sensor debe ser proporcionado por el instalador. Construcción compatible con agua y otros medios no agresivos con acero inoxidable 316.
Características Generales
- Medición de presión diferencial en agua y medios compatibles con acero inoxidable 316
- Capacidad máxima del sensor: 250 PSIG (1724 kPa)
- Rango de salida configurable de 0-10 hasta 0-250 PSIG mediante switches DIP
- Salida seleccionable: 2 hilos 4-20 mA, o 3 hilos 0-5 Vdc / 0-10 Vdc
- Modo unidireccional o bidireccional con cero automático por botón o remoto
- Sensor tipo galga de silicio micromaquinado, precisión menor a ±0.25% BFSL
- Aplicaciones en presión diferencial de bombas, filtros, intercambiadores y sistemas de agua fría/caliente
- Cable de conexión al sensor no incluido; lo proporciona el instalador
Desempeño
- Capacidad máxima: 250 PSIG (1724 kPa)
- Rango configurable: 0-10 a 0-250 PSIG
- Precisión: menor a ±0.25% BFSL
- Sensor: galga de silicio micromaquinado
- Modo: uni o bidireccional
- Cero automático: por botón o remoto
Eléctricas y Salida
- Salida 2 hilos: 4-20 mA
- Salida 3 hilos: 0-5 Vdc / 0-10 Vdc
- Configuración de rango: switches DIP
- Cable de conexión: no incluido
Aplicaciones y Materiales
- Medios compatibles: agua y fluidos con acero inoxidable 316
- Bombas: presión diferencial
- Filtros e intercambiadores
- Sistemas de agua fría/caliente (CW/HW)
- Chiller/boiler: caídas de presión
